تفاصيل المنتج:
|
| اسم المنتج: | CBM يحفر جهاز حفر | اكتب: | دوّار يحفر جهاز حفر |
|---|---|---|---|
| قوة نوع: | ديزل | تطبيقات: | النفط والغاز، والطاقة الحرارية الأرضية، EXPLOTATION والتعدين |
| محرك قوة: | 275KW | عزم الدوران في التصنيف: | 34000N · م |
| إبراز: | ,ماكينة الحفر الدوارة,rotary drilling rigs |
||

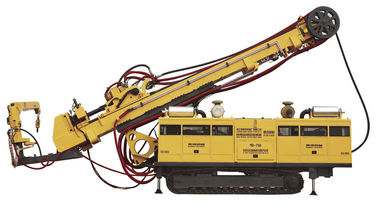

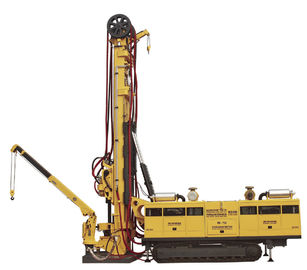

شاحنة شنت مد - 750 كبم الحفر تلاعب / الأساسية الحفر تزوير، عمق الحفر 3200m 2200m 1600m
Ⅰ.Drill القدرات
1. Φ89 مم قضيب الحفر | عمق الحفر: 3200 م |
2. Φ114 مم قضيب الحفر | عمق الحفر: 2200 م |
3. Φ127 مم قضيب الحفر | عمق الحفر: 1600 م |
Ⅱ. الرئيسية آلة السلطة
الجهاز الرئيسي مجهزة محرك الديزل ويكاي.
قوة المحرك: 275KW سرعة الدوران: 2200r / دقيقة
الجهاز الرئيسي هو اعتماد مع اثنين من محركات الديزل في هيكل السلطة المزدوجة.
إجمالي الطاقة: 550KW
ماكس معدل التدفق: 560l / دقيقة لنوع وثيق النظام الهيدروليكي.
ماكس معدل التدفق: 630L / دقيقة لنوع مفتوح النظام الهيدروليكي.
Ⅲ. رأس الحفر
في اعتماد سرعة منخفضة عالية عزم دوران مضخة هيدروليكية، في 2 سرعة تعديل ستبليسلي.
تصنيف عزم الدوران 34000N · م سرعة الدوران 85r / دقيقة، سرعة تعديل ستبليسلي
تصنيف عزم الدوران 17000N · م سرعة الدوران 170r / دقيقة، سرعة تعديل ستبليسلي
تلاعب تتبنى أربع مجموعات بوكلين المحركات الهيدروليكية المحرز في فرانش مع العداد تكبل عزم الدوران 42000N · m.
أول تخفيض والعتاد المعتمدة لرأس الحفر مع القيادة العليا. المغزل المجوف هو في Φ75 مم القطر، واعتماد هيكل العائمة مع الربيع التخميد هيكل.
زاوية تأرجح رأس الحفر هو 0-45 درجة، والسكتة الدماغية الأفقية تتحرك 0.75m.
يتم تركيب نظام التحكم اتجاهي السلكية على المغزل عن اتجاه المنجم الحفر الحفر المنحدر.
Ⅳ. قوة الدفع و سحب الحفر
رفع القدرات: الجهاز هو في 75 طن ماكس. رفع القدرات مع أعلى سرعة رفع في 35m / دقيقة،
وسرعة ستبليس قابل للتعديل.
تغذية القوة: الجهاز هو في 16 طن ماكس. قوة التغذية مع أعلى سرعة التغذية في 110m / دقيقة،
وسرعة ستبليس قابل للتعديل.
يتم اعتماد اثنين من اسطوانات النفط معا للالتسحب وسحب مع ماكس. تغذية وسحب السكتة الدماغية 11.8m.
Ⅴ. أصفاد
اسطوانة النفط فتح-- نوع بعقب هيكل لقط اعتمد لتحقيق أقصى الشد قبالة عزم دوران 100000 n. m و ماكس الشد على عزم دوران 50000 n. m.
Ⅵ. ترسيخ كتلة
أكبر ديا الافتتاح هو Φ650 مم.
Ⅶ . رافعة هيدروليكية
ونش الرئيسي:
أقصى قدرة الرفع: 3 طن (طبل العارية)
أسلاك الفولاذ ديا: 10MM
قدرة حبل: 120m
أقصى قدرة رفع هو 60m / مين، فمن ستبليس التحول.
مساعد ونش:
ماكس رفع القدرات: 1.5 طن. (طبل العارية)
أسلاك الفولاذ ديا: 8mm
قدرة حبل: 1500m
واحد سلك رفع سرعة 0-280m / مين، هو ستبليس قابل للتعديل ويستعمل لرفع
وجبل الكشف عن الأجهزة.
Ⅷ. آخر
1. مضخة الطين
فمن الهيدروليكية مدفوعة مع ستبليس معدل تدفق قابل للتعديل.
ماكس معدل التدفق في 0-600L / دقيقة و ماكس الضغط هو 10 ميجا باسكال.
معدل 2.Flow من مضخة رغوة: 0-1L / دقيقة
معدل 3.Flow من مضخة تزييت: 0-15L / ساعة
4. الشاسيه:
اعتمد الزاحف من نوع الهيكل، والسفر بسرعة اثنين مع سرعة قصوى في 3km / ساعة.
5. أون مجلس الديزل خزان: 700l
6. خزان الزيت الهيدروليكي: 800L
7. أبعاد (l * w * h): 12500mm * 3200mm * 3400mm
8. الوزن الكلي: 38 طن
