تفاصيل المنتج:
|
| نموذج: | Cummins 6CTA (شاحن توربيني ومبرد بالماء) | الإزاحة: | 8.3 لتر (2.19 جالون أمريكي) |
|---|---|---|---|
| قوة: | 178 كيلو واط (240 حصانًا) | تصنيف RPM (إعداد المصنع): | 2200 دورة في الدقيقة |
| محرك الدوران: | محرك هيدروليكي مزدوج - صانع متغير وقابل للانعكاس: SAUER-DANFOSS | وزن: | 14500 كجم (31973 رطلاً) |
| أبعاد النقل (L × W × H): | 5900 × 2240 × 2500 مم (232.3 × 88.1 × 98.4 بوصة) | ||
| تسليط الضوء: | الحفارة الأساسية الماسية الهيدروليكية الكاملة,الحفارة الأساسية الماسية 179KW,الحفارة الأساسية الماسية الكمون |
||

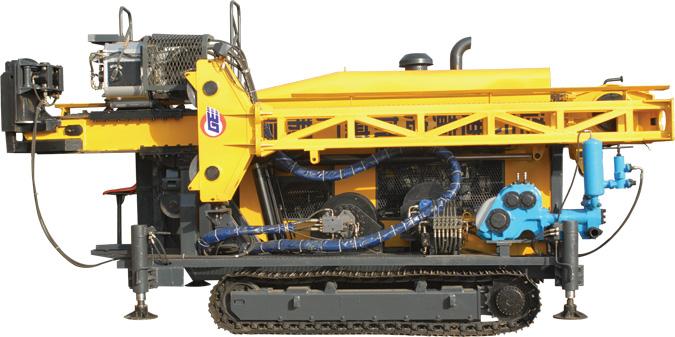

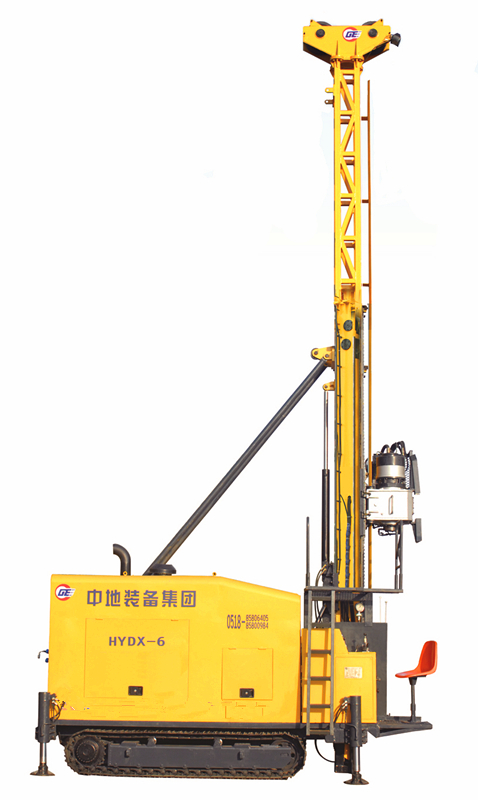

جهاز الحفر الأساسي الهيدروليكي بالكامل HYDX-6 بمحرك ديزل Cummins 179KW
جهاز الحفر الهيدروليكي HYDX-6 هو منتج جديد تم تصنيعه بواسطة Lianyungang HH Drill-Tech Drilling Machinery.إنه جهاز حفر من النوع الجديد تمامًا تم تطويره على أساس التقنيات المتقدمة في العالم.HYDX-6 معقول التصميم ، ممتاز في الأداء ، سهل التشغيل ومريح للصيانة.
يمكن تطبيق الحفارة الأساسية الماسية الهيدروليكية HYDX-6 على كل من الحفر المائل والعمودي.نظرًا لكونه جهاز حفر مزودًا بالماس وحفر مثقاب سبائك الكربيد ، فإنه يمكن استخدامه في مجالات الجيولوجيا والمعادن وتعدين الفحم والصناعة النووية وقياس الهيدرولوجيا.إنه جهاز حفر صيني متميز لحفر BQ و NQ و HQ و PQ.
1. الميزات الرئيسية لجهاز الحفر:
جهاز الحفر الأساسي الهيدروليكي ، المجهز بمسارات ، لديه نظام قيادة هيدروليكي.إنها تمتلك هيكلًا قصيرًا ولكن متقدمًا ، مع رأس الطاقة الخاص بها مدفوعًا بمحرك متغير وسرعته قابلة للتعديل لتروس 2.مع عمل أسطوانة الزيت مع سلسلة متغيرة السرعة ، فإن أدائها مستقر وموثوق.الصاري قابل للتعديل في النطاق من 0 درجة إلى 90 درجة لضمان زاوية حفر حفرة مناسبة.يعد مركز الثقل المنخفض للحفار بعملية ثابتة.يوفر جهاز الحفر الماسي الهيدروليكي للمشغلين ظروف عمل مريحة ومريحة مع رؤية واسعة.باختصار ، يتميز جهاز الحفر الأساسي الهيدروليكي بتصميم جميل ويظهر فكرة تصميم موجهة للأشخاص.
(1) جهاز الحفر الأساسي الماسي الهيدروليكي عالي الجودة
الأجزاء الرئيسية والمعدات المساعدة ، بما في ذلك المحرك ومحرك الديزل والمضخة الهيدروليكية ومخفض التروس وبعض الصمامات الرئيسية والملحقات الهيدروليكية ، كلها منتجات ذات علامات تجارية مشهورة.
(2) كفاءة عالية
يضمن عزم الدوران الكبير ، والقوة الدافعة القوية ، والتصميم المنطقي والعملي ، ووضع التحكم المتقدم وقضيب الحفر بطول 6 أمتار (19.7 قدمًا) كفاءة التشغيل العالية للحفارة.
(3) حماية البيئة
تم تصميم محرك الديزل بشكل احترافي لتقليل الضوضاء والتلوثات الأخرى (لا يمكن أن تزيد الضوضاء عن 72 ديسيبل) ، مما يجعل الحفارة مناسبة للعمل في المناطق الحضرية.
(4) جهاز الحفر الأساسي الماسي الهيدروليكي الموفر للطاقة
تساعد التقنية المتقدمة للتحكم في حساس التحميل جهاز الحفر الأساسي الهيدروليكي على تقليل استهلاك القوة الدافعة وتفريغ الحرارة إلى الحد الأدنى.
يتمتع HYDX-6 بمظهر خارجي رائع ، وهيكل مضغوط ، ووظيفة موثوقة ، ونظام تشغيل مرن.كل هذه العوامل جعلت من جهاز الحفر الخيار الأفضل بين نفس المنتجات في كل من الأسواق المحلية والخارجية.
II.معلمات الأداء الرئيسية لـ HYDX-6
تم حساب الأرقام الواردة في هذه الجداول ، بناءً على الخبرات الميدانية ، ويمكن توقعها بشكل معقول.ستعتمد قدرة الحفر الفعلية على الأدوات والظروف المعلقة ، وتقنيات الحفر والمعدات المستخدمة.
| محرك ديزل | نموذج | Cummins 6CTA (شاحن توربيني ومبرد بالماء) |
| الإزاحة | 8.3 لتر (2.19 جالون أمريكي) | |
| قوة | 178 كيلو واط (240 حصانًا) | |
| تصنيف RPM (إعداد المصنع) | 2200 دورة في الدقيقة | |
| قدرة الحفر | جهاز الحفر الأساسي الهيدروليكي BQ | 2000 م (6560 قدم) |
| NQ | 1600 م (5248 قدم) | |
| HQ | 1300 م (4264 قدم) | |
| جهاز الحفر الأساسي الماسي الهيدروليكي PQ | 1000 م (3280 قدم) | |
| دوران المحرك | محرك هيدروليكي مزدوج - صانع متغير وقابل للانعكاس: SAUER-DANFOSS | |
| دورة في الدقيقة | نوبتان / تغيير غير متدرج 0-1100 دورة في الدقيقة | |
| نسب الحفارة الأساسية الماسية الهيدروليكية | الأول 8.776: 1 الثاني 2.716: 1 | |
| فتاحة الرأس | طريقة انزلاق جانبية مع محرك هيدروليكي | |
| رأس الحفر | ظرف هيدروليكي (PQ) | يفتح هيدروليكيًا ، قرص زنبركي ، عادة C مغلق محوري نوع C سعة 222400 نيوتن |
| الأعلى.عزم الدوران | 6400 نيوتن · م (4717 رطلاً · قدم) | |
| قطر عقد | 121 مم (4.76 بوصة) | |
| الأعلى.قدرة الرفع للمغزل | 220 كيلو نيوتن (49456 رطلاً) | |
| الأعلى.قوة التغذية | 110 كيلو نيوتن (24728 رطلاً) | |
| مضخة أولية | المضخة الهيدروليكية: مضخة ثلاثية متغيرة الإزاحة ذات مكبس محوري لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية.مع نظام استشعار الحمل. | صانع: DANFOSS 1st Pump: 200LPM at 31.5MPa 2nd Pump: 120LPM at 28MPa 3rd Pump: 102 LPM at 16MPa |
| الخزان الهيدروليكي | الاهلية | 420 لتر (111 جالون أمريكي) |
| سرعة الرفع (سلك واحد) | 38-70 م / دقيقة (طبلة عارية) | |
| قدرة الرئيسي | قوة الرفع (سلك واحد) | 120 كيلو نيوتن (26976 رطلاً) |
| رفع | قطر الأسلاك الفولاذية | 22 مم (0.86 بوصة) |
| طول السلك الفولاذي | 50 مترا (164 قدما) | |
| قدرة الرافعة السلكية | قوة الرفع (سلك واحد) | 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية) |
| قطر الأسلاك الفولاذية | 6 مم (0.24 بوصة) | |
| طول السلك الفولاذي | 2000 م (6560 قدم) | |
| ارتفاع الصاري | 11 م (36 قدم) | |
| زاوية تعديل الصاري | 0 درجة - 90 درجة | |
| زاوية الحفر لجهاز الحفر الأساسي الماسي الهيدروليكي | 45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل | |
| سارية | تغذية السكتة الدماغية | 3800 مم (150 بوصة) |
| ضربة الانزلاق | 1500 مم (59 بوصة) | |
| سحب التغذية | 22000 كجم (48510 رطل) | |
| اقتحام التغذية | 11000 كجم (24255 رطل) | |
| رود بول | 3 أمتار أو 6 أمتار (9.84 قدمًا أو 19.68 قدمًا) | |
| اكتب | مكبس ثلاثي للمضخة الترددية | |
| نموذج | BW320 | |
| مضخة الطين | ضربة | 110 مم (4.3 بوصة) |
| حجم الإخراج | 320،230،165،118 لتر / دقيقة (84.5 ، 61 ، 44 ، 31 جالون أمريكي / دقيقة) | |
| ضغط التفريغ | 4.0 ، 5.0 ، 6.0 ، 8.0 ميجا باسكال (580 ، 725 ، 870 ، 1160 رطل لكل بوصة مربعة) | |
| المشبك القدم | لقط النطاق | 55.5-117.5 مم (2.19-4.63 بوصة) من خلال الفتحة Ф154 مم (6.06 بوصة) |
| وزن | 14500 كجم (31973 رطلاً) | |
| آحرون | أبعاد النقل (L × W × H) | 5900 × 2240 × 2500 مم (232.3 × 88.1 × 98.4 بوصة) |
| طريقة النقل | الزاحف الصلب |
