| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SINOCOREDRILL |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | UN1000 |
| الحد الأدنى لكمية: | ن/أ |
|---|---|
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| ماركة: | SINOCOREDRILL | يكتب: | UN1000 |
|---|---|---|---|
| قدرة الحفر: | BQ1300M؛ NQ1000M. HQ500M | طلب: | التنقيب عن المعادن ； تحت الأرض ； النفق |
| محرك كهربائي/قوة دورة في الدقيقة: | 75 كيلو واط (1450 دورة/دقيقة) | أقصى عزم الدوران: | 1650nm |
| سرعة المغزل: | 0-1400 دورة/دقيقة | زاوية الحفر: | 0-180 درجة جميع الاتجاهات في الفضاء |

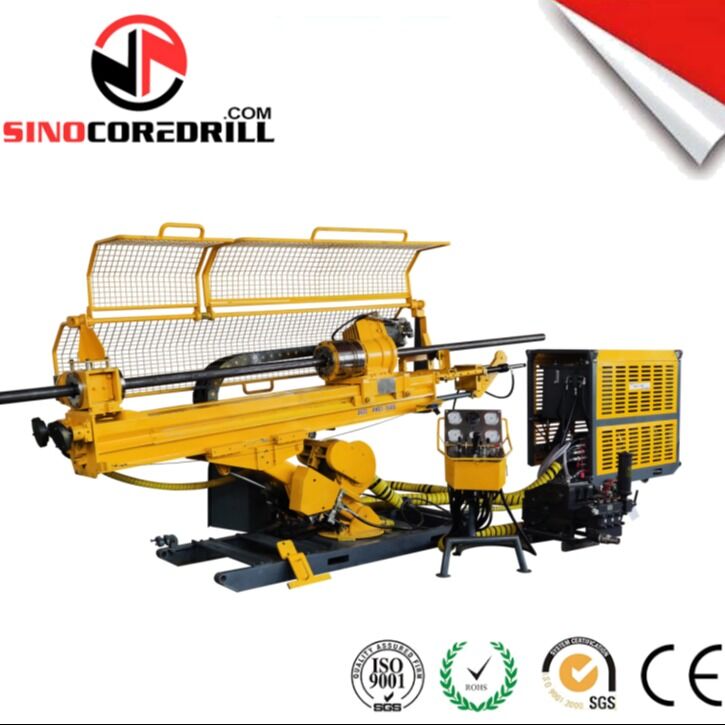

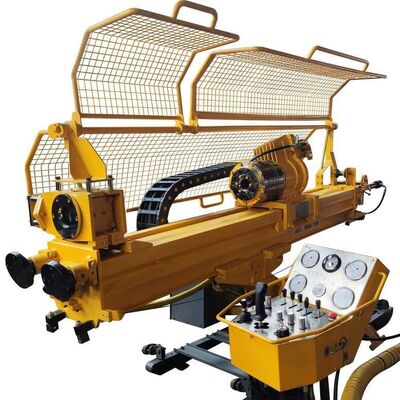

NQ 1000M UN1000 أداة الحفر تحت الأرض مع عزم أقصى 1650Nm
منصة حفر النفق UN1000 من SINOCOREDRILL هي نظام حفر هيدروليكي متقدم وموثوق به للغاية تم تصميمه كبديل متفوق لمعدات حفر الأنفاق المستوردة.مصممة لكل من الأنفاق تحت الأرض واستكشاف السطح، UN1000 قادرة على التعامل مع مجموعة واسعة من تطبيقات الحفر، بما في ذلك استكشاف النواة، حفر التهوية، إزالة المياه من الثقوب، العمليات القمع،والتحقيقات الجيولوجية متعددة الزوايا.
بفضل تقنية التحكم الهيدروليكية المتطورة وتصميم سهل الاستخدام ، يحسن UN1000 بكثير كفاءة الحفر ، ويقلل من مخاطر التشغيل ، ويعزز عمر المعدات.إنه الخيار المثالي للمقاولين الذين يبحثون عن قوة، معدات حفر الأنفاق طويلة الأمد وفعالة من حيث التكلفة.
يدمج UN1000 محرك رأس الطاقة المزامنة والعقدة، مما يضمن التنسيق الكامل للعمل والقضاء على حوادث سقوط أنابيب الحفر الناجمة عن خطأ بشري.
يسمح مقبض تشغيل واحد للمشغل بسهولة إكمال:
تكوين الخيوط
انقطاع الخيوط
التغذية السريعة
الانسحاب السريع
تم تجهيز النظام بآلية عائمة تلقائية لحماية خيوط قضيب الحفر أثناء التجميل والانفصال ، مما يقلل بشكل كبير من تكاليف استهلاك القضيب.
لتلبية الاحتياجات المختلفة للحفر تحت الأرض ، يحتوي UN1000 على ثلاثة أنماط تشغيل منسقة:
وضع الحفر
وضع تغذية العصا
وضع استرداد العصا
جميع الأنماط الثلاث تحقق تعاونًا تلقائيًا بين عدادة رأس القوة وحامل العصا ، مما يؤدي إلى مضاعفة كفاءة العمل بشكل فعال وتحسين السلامة في بيئات النفق المحدود.
الأسطوانة الهيدروليكية الرئيسية UN1000S تطبق الضغط في اتجاهات الدفع والسحب ، مما يجعلها مناسبة ل:
أرض مكسورة بشدة
طبقات الصخور المضغطة
حفر الزاوية العليا والأسفل
استقرار الحفر الطويل
على عكس أجهزة الحفر التقليدية التي تعتمد على ضبط الضغط في اتجاه واحد، يزيل UN1000 إجراءات الوزن المعقدة،تقليل عبء عمل المشغل وتحسين كفاءة البناء.
تتيح لها البنية المنخفضة التركيز وتشغيل منصة الحفر بأمان في الأنفاق الضيقة مع الحفاظ على عزم الدوران العالي والاستقرار.
يمنع حوادث أنابيب الحفر ويعزز سلامة التشغيل.
يقلل إلى حد كبير من متطلبات تدريب المشغل ويضمن أداء ثابت.
أسطوانة هيدروليكية ذات قضيبين توفر:
قوة سحب/دفع متساوية
انخفاض الاهتزاز
عمر أطول للعمود
انخفاض تكاليف الصيانة
يحتوي حامل ربيع النيتروجين على عمر خدمة يصل إلى 1،000،000 دورة، خفض تكاليف الخدمة وضمان أداء موثوق به على المدى الطويل.
تصميم محمل كبير
علبة التروس المغلقة بالكامل
مقبضات الحفر متعددة الزوايا
تقبل قضبان الحفر من سلسلة B و N و H مع الزلازل سريعة التغيير
مجهزة بشبكات أمان ميكانيكية ، وحماية إلكترونية متعددة ، وتخطيط التحكم الايرغونومي ، مما يضمن سلامة المشغل أثناء البناء تحت الأرض.
معايير المواصفات:
| B قدرة الحفر | 1300 متر أسفل / 1300 متر أفقيا / 800 متر صعودا |
| N قدرة الحفر | 1000 متر إلى الأسفل / 1000 متر أفقي / 500 متر إلى الأعلى |
| H قدرة الحفر | 500 متر إلى الأسفل / 500 متر أفقيا / 300 متر صعوداً |
| زاوية الحفر | 0-180 درجة في جميع الاتجاهات في الفضاء |
| طاقة المحرك الكهربائي / RPM | 75 كيلوواط (1450r/min) |
| معدل تدفق المضخة الرئيسية | 145L/min |
| ضغط المضخة الرئيسية | 30MPa |
| حركة المضخة الخدمية | 65 لتر/دقيقة |
| ضغط مضخة الخدمة | 24MPa |
| طول الغذاء | 1.8م |
| سرعة التغذية | 0.8m/s |
| قوة التغذية | 108kN |
| قوة السحب | 108kN |
| وضع القيادة | المحرك الكهربائي |
| قطر فتحة الغزل | 93ملم |
| سرعة العجلة | 0-1400r/min |
| أقصى عزم | 1650Nm |
| قوة رفع الرافعة | 12kN (بدون حمولة) / 4kN (حمولة كاملة) |
| قدرة الحبل | 1300 متر |
| سرعة الحبل | 250m/min (حمل كامل) / 90m/min (بدون حمل) |
| قطر الحبل | 5 ملم |
| الفرق بين ضغط العمل في الرافعة | 20MPa |
| نوع حامل العصا | أسطوانة النيتروجين |
| عقدة العصا الحد الأقصى لقطر الثقب | 170 (بدون سقف) |
| قوة الاحتفاظ المحوري | 118kN |
| ضغط مضخة الوحل | 10MPa |
| مضخة الوحل الحد الأقصى للتدفق | 160L/min |
| أبعاد أجهزة الحفر (L × W × H) | 3800×980×1890ملم |
| أبعاد وحدة الطاقة (L × W × H) | 2080×1100×1660ملم |
| أبعاد وحدة التحكم (L × W × H) | 420×700×1100ملم |
| الوزن الرئيسي للجسم | 1900 كجم |
| وزن وحدة الطاقة | 1100 كجم |
| وزن وحدة التحكم | 80 كجم |
استبدال أجهزة حفر الأنفاق المستوردة ذات الأداء المتساوي أو الأفضل
موثوقية عالية وتكلفة صيانة منخفضة
مصممة خصيصا للأنفاق الضيقة والظروف الجيولوجية القاسية
تحسين السلامة من خلال أنظمة الحماية الميكانيكية والهيدروليكية
دعم كامل بعد البيع، قطع غيار أصلية، وخدمة عالمية
