| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SINOCOREDRILL |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | THD-280 |
| الوثيقة: | THD-280 HDD machine introdu...1).pdf |
| الحد الأدنى لكمية: | N/A |
|---|---|
| الأسعار: | Faye |
| النوع: | جهاز HDD | العلامة التجارية: | SINOCOREDRILL |
|---|---|---|---|
| النموذج: | THD-280 | التطبيق: | بناء البنية التحتية الحضرية ؛ معبر الطرق/النهر/السكك الحديدية ؛ بناء أنظمة خطوط الأنابيب في الحدائق |
| بلد المنشأ: | الصين | ||
| إبراز: | أجهزة القرص الصلب بدون خندق,أجهزة القرص الصلب 2800kN,محطة الأقراص الصلبة للأنابيب,2800kN HDD Rig,Pipeline Installation HDD Rig |
||

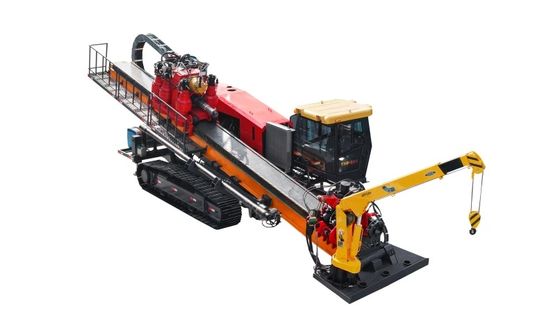

مقصورة تشغيل ذكية 280T مع مراقبة في الوقت الفعلي منصة حفر اتجاهية أفقية
نظرة عامة على المنتج:
المرحلة الوطنية المتوافقة مع 390 كيلو واط Weichai محرك الديزل الشاحن للسكك الحديدية المشتركة ، ويوفر 530 حصان. يحافظ على أداء مستقر في الظروف القاسية التي تتراوح من -40 درجة مئوية إلى 50 درجة مئوية. يستخدم النظام الهيدروليكي نظام توزيع الحمل الذكي المزدوج المزدوج المغلقة + ، مما يضمن الأداء الأمثل للدفع والتراجع والدوران في الظروف المعقدة. يتميز نظام الدفع والانسحاب بمحرك مراحل من 6 طن مرحلة مع ناقل حركة قابل للتعديل 3 خطوة ، ويتنقل دون عناء. قهر الهيكل المتعقب منحدرات 30 درجة بسهولة. يوفر نظام الدوران 60،000 نانومتر عزم الدوران للغاية ووضع تراجع سريع 25000 نانومتر ، مما يتيح كفاءة "الحفر أحادي التمرير" ، مما يقلل من مدة البناء بأكثر من 30 ٪. القابض الدوار المربع تلقائيًا مع عزم الدوران 70،000 نانومتر وعزم الدوران 140،000 نانومتر ، يتغير تسريع قضيب بمقدار 40 ثانية. على متن الطائرة ، مقصورة التشغيل الذكية مع مراقبة في الوقت الفعلي لأكثر من عشر نقاط بيانات. في حين أن نظام المشي في حالات الطوارئ ثنائية التحكم (Wireline +) ، إلى جانب مجال عرض تشغيلي واسع ، يتم إعطاء الأولوية للسلامة والكفاءة التشغيلية.
التطبيقات النموذجية:
تركيب كابل الاتصالات الحضرية والريفية
معابير أنابيب الغاز والمياه تحت الطرق أو الأنهار
القناة الكهربائية وضع في المناطق المزدحمة
مشاريع البنية التحتية البلدية متوسطة الطول
التكوينات الاختيارية:
قضبان الحفر بأطوال وأقطار مختلفة
مقصورة المشغل القابلة للتخصيص
نظام التتبع المستند إلى GPS
على متن نظام خلط وإعادة تدوير الطين
Thd－280 آلة حفر الاتجاه الأفقي
المعلمات الفنية الرئيسية
دفع/سحب محرك
Max Push/سحب سعة: 6 تروس ، 280 طن
نظام الدفع/السحب: الرف والترس ،
4 تروس القيادة. 3 خطوة أقل قابلة للتعديل
أنا العتاد: 8 م/دقيقة
II Gear: 18 M/Min
ترس ثالثا: 30 م/دقيقة

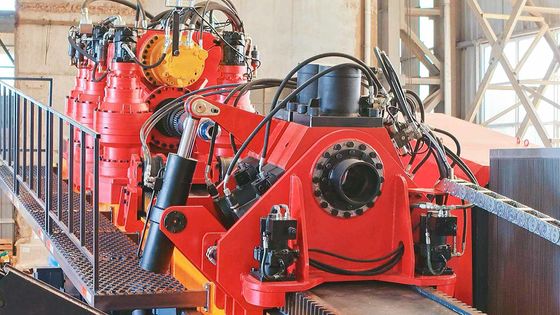

تناوب
نظام الدوران: محرك التروس ، 2 خطوة أقل من السرعة.
الأعلى. عزم الدوران
I Gear: 60000nm @ 40r/min
II Gear: 25000nm @ 100r/min
قوة المحرك
الشركة المصنعة: Weichai Power Co. ، Ltd.
القيمة المقدرة: 390kw/2100r/min
حالة التشغيل: يمكن أن تلبي الدفع/السحب والدوران فهارس الأداء الأقصى المقدرة المذكورة أعلاه.
النظام الهيدروليكي
نظام مغلق الدفع الدوار ، تعتمد الدائرة الإضافية نظام استشعار الحمل المفتوح.
غرفة العملية
غرفة التشغيل المزدوجة - الإشغال ، مبنية - في العمل مع الجهاز الرئيسي

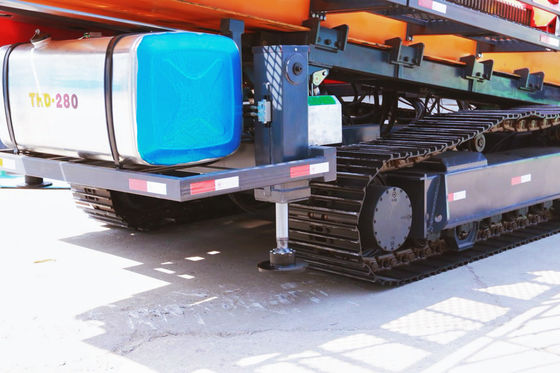

الزاحف
شكل سكة حديد سلسلة caterpillar
زاوية التسلق زاوية: 25 درجة
سرعة السفر الزاحف: 2.5 كم /ساعة
سارية
بنية نوع اللحام الصاري ، يمكن رفع الصاري في المقدمة لراحة الماكينة
زاوية اختراق الصاري: 8 ° ~ 16 °

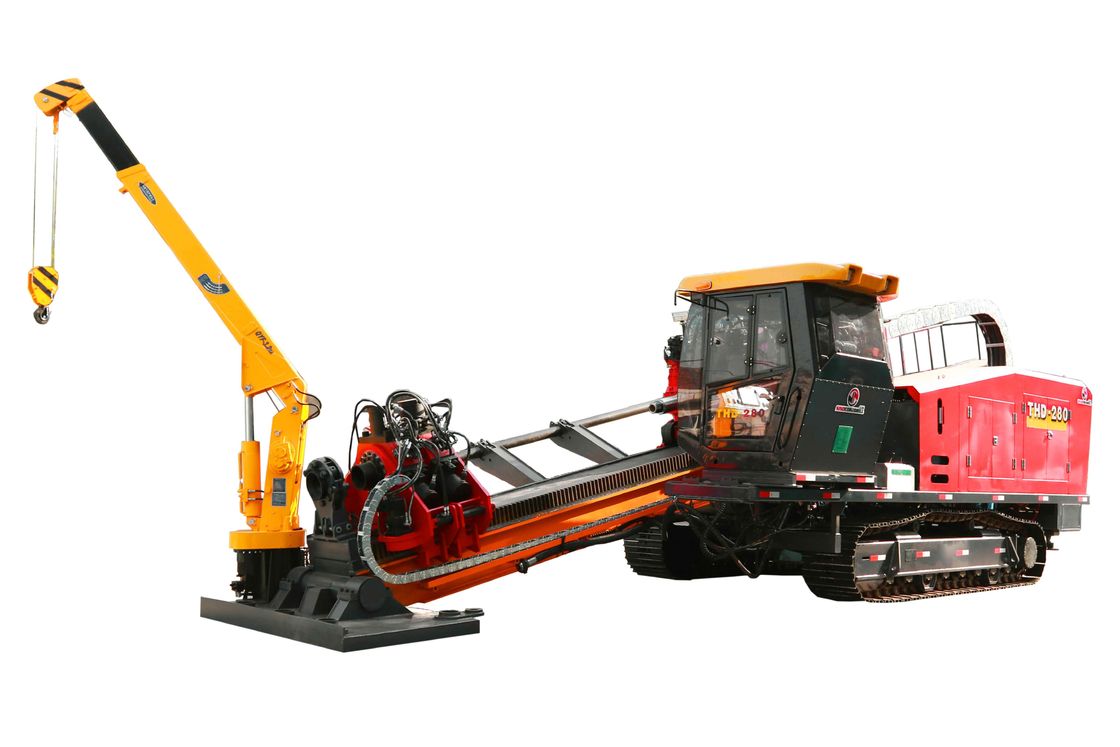

رافعة
3t ذراع مستقيم رافعة ، دائرة نصف قطرها 6M.
قضيب الحفر
طول أنبوب الحفر يصل إلى 6 أمتار ، قطره من 127 مم المسمار NC50 ، OD من المحول: 165 إلى 168 ملم
مشبك القدم:
مشبك القدم: تباعد قابل للتعديل ، قيود دقيقة ومستقرة وموثوقة.
يقوم القيد تلقائيًا بمركزية ويحمل القيد
الأعلى. صنع عزم الدوران: 70000nm
الأعلى. عزم الدوران: 140000nm

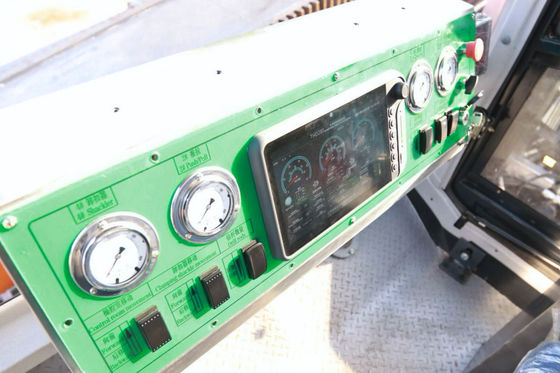

الملحقات: يتم الإشارة مباشرة إلى الضغط والتدفق والسرعة وغيرها من أكثر من 10 عناصر من البيانات في غرفة العمليات ، وسهلة التحليل والحكم على وضع التطبيق.
وزن الجهاز الرئيسي: 34 طن
البعد: 12.5 mx3.15mx 3.3m
