تفاصيل المنتج:
|
| اكتب: | هيدكس-6 كامل الهيدروليكية الماس الأساسية تزوير | قوة: | 179KW |
|---|---|---|---|
| نموذج: | كومينز 6CTA8.3-C240 | سرعة: | 2200 دورة في الدقيقة |
| BQ: | ارتفاع 2000m | NQ: | 1800M |
| مقر: | 1300M | PQ: | 1000 متر |
| الوزن: | 14500kg | Dimessions: | 6250 * 2220 * 2500mm |
| تسليط الضوء: | جهاز حفر هيدروليكي,معدات حفر أساسية |
||

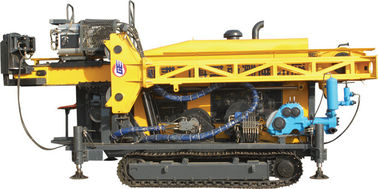

الكمون 6CTA 1300M هق (89mm) هيدكس-6 كامل الهيدروليكية الماس الأساسية تزوير
أولا - مقدمة عامة
وهو عبارة عن آلة حفر جديدة تماما تم تطويرها على أساس التقنيات المتقدمة في العالم. هيدكس-6 هو معقول في التصميم، ممتازة في الأداء، سهلة للتشغيل ومريحة للصيانة.
هيدكس-6 الهيدروليكية الماس الأساسية يمكن تطبيقها على كل من الحفر المائل والعمودي. كونها تلاعب مجهزة الماس و كربيد سبيكة بت الحفر، فإنه يمكن استخدامها في مجالات الجيولوجيا، المعادن، الفحم التعدين، صناعة نوك و الهيدرولوجيا القياس. وهو جهاز حفر الصين المعلقة ل بق، نق، هق، و يا الحفر.
الميزات الرئيسية للجهاز :
الهيدروليكية الأساسية الماس تلاعب، مجهزة المسارات، لديها نظام القيادة الهيدروليكية. وتمتلك هيكل قصير ولكن متطور، مع رأسها قوة مدفوعة بمحرك متغير وسرعة قابل للتعديل ل 2 التروس. مع اسطوانة النفط تعمل مع سلسلة قابلة للتغيير السرعة، وأدائها مستقرة وموثوق بها. الصاري هو قابل للتعديل في نطاق من 0 ° إلى 90 درجة لضمان ثقب زاوية الحفر المناسبة. مركز الجاذبية المنخفض من الحفار يعد بعملية ثابتة. وهذا تلاعب الأساسية الماس الهيدروليكي يوفر المشغلين مع ظرف عمل مريحة ومريحة مع وجهة نظر واسعة. باختصار، تلاعب الأساسية الماس الهيدروليكي لديه مخطط جميل ويظهر فكرة التصميم الموجهة للشعب.
(1) موثوقة جودة الهيدروليكية الماس الأساسية تزوير
الأجزاء الرئيسية والمعدات المساعدة، بما في ذلك المحرك، محرك الديزل، المضخة الهيدروليكية، والعتاد المخفض وبعض الصمامات الرئيسية والاكسسوارات الهيدروليكية، وجميع المنتجات مع العلامات التجارية المعروفة.
(2) كفاءة عالية
عزم دوران كبير وقوة دافعة قوية وتصميم عقلاني وعملي ووضع متقدم للتحكم وقضبان حفر طولها 6 أمتار (19.7 قدم) تضمن كفاءة تشغيل عالية للجهاز.
(3) حماية البيئة
تم تصميم محرك الديزل مهنيا للحد من الضوضاء والتلوث الأخرى (الضوضاء لا يمكن أن يكون أكثر من 72db)، الأمر الذي يجعل تلاعب السليم ليتم تشغيلها في المناطق الحضرية.
(4) توفير الطاقة الهيدروليكية الماس الأساسية تزوير
تقنية متقدمة للتحكم الاستشعار السيطرة يساعد الهيدروليكية تلاعب الأساسية الماس تقليل استهلاكها للقوة الدافعة والحرارة التفريغ إلى الحد الأدنى.
يتميز هيدكس-6 بمظهر خارجي متميز، وهيكل مضغوط، ووظيفة موثوقة، ونظام تشغيل مرن. كل هذه العوامل جعلت من تلاعب أفضل خيار بين نفس المنتجات في كل من الأسواق المحلية والخارجية.
II. معلمات الأداء الرئيسية ل هيدكس-6
وقد تم حساب الأرقام الواردة في هذه الجداول، استنادا إلى التجارب الميدانية، ويمكن توقعها بشكل معقول. وسوف تعتمد قدرة الحفر الفعلية على أدوات وظروف التحفظ، وتقنيات الحفر والمعدات المستخدمة.
| محرك ديزل | نموذج | الكمون 6CTA (توربو وشحن المياه المبردة) |
| الإزاح | 8.3 لتر (2.19 جالون أمريكي) | |
| قوة | 178kW (240HP) | |
| تصنيف رم (مصنع الإعداد) | 2200rpm | |
| قدرة الحفر | بق الهيدروليكية الماس الأساسية تزوير | 2000 م (6560 قدم) |
| NQ | 1600 م (5248 قدم) | |
| HQ | 1300 متر (4264 قدم) | |
| يا هيدروليكي الماس الأساسية تزوير | 1000 متر (3280 قدم) | |
| دوران المحرك | مزدوجة الهيدروليكية موتور-متغير و عكسها صانع: سور-دانفوس | |
| RPM | اثنين من التحولات / ستبليس تغيير 0-1100 دورة في الدقيقة | |
| نسب الهيدروليكية الماس الأساسية تزوير | 1st 8.776: 1 2nd 2.716: 1 | |
| فتاحة الرأس | جنبا إلى جنب انزلاق الطريق مع محرك هيدروليكي | |
| رأس الحفر | تشاك هيدروليكي (يا) | فتح هيدروليكيا، قرص الربيع لقط، عادة c مغلقة نوع محوري القابضة قدرة 222 400 n |
| ماكس. عزم الدوران | 6400 N · m (4717 رطل · قدم) | |
| عقد القطر | 121 مم (4.76 بوصة) | |
| ماكس. رفع قدرة المغزل | 220 كيلو نيوتن (49456 رطل) | |
| ماكس. تغذية السلطة | 110 كيلو نيوتن (24728 رطل) | |
| مضخة أولية | مضخة هيدروليكية: محوري مكبس متغير النزوح مضخة ثلاثية لقيادة المدورة، ونش مضخة الطين والرافعات الرافعات. مع نظام استشعار الحمل. | صانع: دانفوس مضخة 1: 200LPM في 31.5MPa مضخة 2ND: 120LPM في 28MPa مضخة 3: 102 ليم في 16MPa |
| الخزان الهيدروليكي | سعة | 420 لتر (111 جالونا امريكيا) |
| رفع السرعة (سلك واحد) | 38-70m / مين (عارية) | |
| قدرة الرئيسية | قوة الرفع (سلك واحد) | 120kN (26976 رطل) |
| رفع | الصلب سلك القطر | 22 مم (0.86 بوصة) |
| طول أسلاك الفولاذ | 50 م (164 قدم) | |
| قدرة الرافعة السلكية | قوة الرفع (سلك واحد) | 15 كيلو نيوتن (3372 لبف) (طبل عارية) |
| الصلب سلك القطر | 6 مم (0.24 بوصة) | |
| طول أسلاك الفولاذ | 2000 م (6560 قدم) | |
| ارتفاع الصاري | 11 م (36 قدما) | |
| الصاري ضبط زاوية | 0 ° -90 ° | |
| الحفر زاوية من الماس الماس الأساسية تزوير | 45º من أفقي إلى 90ºvertical أسفل | |
| سارية | تغذية السكتة الدماغية | 3800 مم (150 بوصة) |
| الانزلاق السكتة الدماغية | 1500 مم (59 بوصة) | |
| تغذية سحب | 22000 كجم (48510 رطل) | |
| تغذية التوجه | 11000 كجم (24255 رطل) | |
| قضيب سحب | 3 م أو 6 م (9.84 قدم أو 19.68 قدم) | |
| اكتب | الترددية مضخة الغطاس الثلاثي | |
| نموذج | BW320 | |
| مضخة الطين | السكتة الدماغية | 110 مم (4.3 بوصة) |
| حجم الإخراج | 320،230،165،118 لتر / دقيقة (84،5، 61، 44، 31 جالون أمريكي / دقيقة) | |
| ضغط التفريغ | 4.0، 5.0، 6.0، 8.0 مبا (580، 725، 870، 1160 رطل لكل بوصة مربعة) | |
| مشبك القدم | لقط نطاق | 55.5-117.5 مم (2.19-4.63 بوصة) من خلال ثقب Ф154mm (6.06 بوصة) |
| وزن | 14500 كغ (31973 رطل) | |
| الآخرين | أبعاد النقل (L × W × H) | 5900 × 2240 × 2500mm (232.3 × 88.1 × 98.4 بوصة) |
| طريق النقل | الصلب الزاحف |
