جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW

جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW
جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW

صورة كبيرة :  جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW

تفاصيل المنتج:
مكان المنشأ: الصين
إصدار الشهادات: ISO9001
رقم الموديل: هيدكس -6
شروط الدفع والشحن:
الحد الأدنى لكمية: غير متاح
تفاصيل التغليف: 1 * 40 حاوية HQ
وقت التسليم: 3 أسابيع

جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW

وصف
نموذج: Cummins 6CTA (شاحن توربيني ومبرد بالماء) الإزاحة: 8.3 لتر (2.19 جالون أمريكي)
قوة: 178 كيلو واط (240 حصانًا) RPM المقدر (إعداد المصنع): 2200 دورة في الدقيقة
دوران المحرك: محرك هيدروليكي مزدوج - صانع متغير وقابل للانعكاس: SAUER-DANFOSS وزن: 14500 كجم (31973 رطلاً)
أبعاد النقل (L × W × H): 5900 × 2240 × 2500 مم (232.3 × 88.1 × 98.4 بوصة)
تسليط الضوء:

جهاز الحفر الأساسي الهيدروليكي بالكامل

,

جهاز الحفر الأساسي الماسي 178 كيلو واط

,

جهاز الحفر الأساسي 2200 دورة في الدقيقة

معدات الحفر الجيوتقنية الأساسية الماسية الهيدروليكية الكاملة



جهاز الحفر الأساسي الهيدروليكي تحت الأرض مناسب لثقوب الحفر لغرض استكشاف المناجم ، كما يمكن استخدامها في حفر السطح ، وهندسة السكك الحديدية ، والأنفاق ، والبناء ، ومشروع الحفاظ على المياه.من المؤكد أنك ستستفيد كثيرًا من الأداء الممتاز والموثوق.



1. الميزات الرئيسية لجهاز الحفر:

1. تعمل مضخة الزيت على تدوير المحرك ، وتعمل الأسطوانة الهيدروليكية بدون برج.

2. يعتمد نظام آلة الحفر الأساسية للدوران والتغذية والضخ والتثبيت على محرك السوائل.جعل أعمال الحفر الخاصة بك سلسة من أي منافس ؛

3. سرعة الحفر السريعة يمكنها حفر الثقوب من أي زاوية في نفق العمل بالعمود ، وتغلب على قابلية التطبيق.

4. مع دليل V ، يوفر جهاز الحفر أعلى تركيز حول المحور الرئيسي.

5. سهل الصيانة والإصلاح والتفكيك والتركيب والحركة.



تتكون جميع أجهزة الحفر الأساسية الهيدروليكية تحت الأرض من وحدة الطاقة وجسم الماكينة ولوحة التحكم ووحدة الدوران وحامل القضيب ومضخة الطين.

ثانيًا.معلمات الأداء الرئيسية لـ HYDX-6
تم حساب الأرقام الواردة في هذه الجداول ، بناءً على الخبرات الميدانية ، ويمكن توقعها بشكل معقول.ستعتمد قدرة الحفر الفعلية على الأدوات والظروف المعلقة ، وتقنيات الحفر والمعدات المستخدمة.



محرك ديزل نموذج Cummins 6CTA (شاحن توربيني ومبرد بالماء)
الإزاحة 8.3 لتر (2.19 جالون أمريكي)
  قوة 178 كيلو واط (240 حصانًا)
  RPM المقدر (إعداد المصنع) 2200 دورة في الدقيقة
قدرة الحفر جهاز الحفر الأساسي الهيدروليكي BQ 2000 م (6560 قدم)
NQ 1600 م (5248 قدم)
HQ 1300 م (4264 قدم)
جهاز الحفر الأساسي الماسي الهيدروليكي PQ 1000 م (3280 قدم)
  دوران المحرك محرك هيدروليكي مزدوج - صانع متغير وقابل للانعكاس: SAUER-DANFOSS
  دورة في الدقيقة نوبتان / تغيير غير متدرج 0-1100 دورة في الدقيقة
  نسب الحفارة الماسية الهيدروليكية الأول 8.776: 1 الثاني 2.716: 1
  فتاحة الرأس طريقة انزلاق جانبية مع محرك هيدروليكي
رأس الحفر ظرف هيدروليكي (PQ) يفتح هيدروليكيًا ، قرص زنبركي ، عادة C مغلق محوري نوع C سعة 222400 نيوتن
  الأعلى.عزم الدوران 6400 نيوتن · م (4717 رطلاً · قدم)
  قطر عقد 121 مم (4.76 بوصة)
  الأعلى.قدرة الرفع للمغزل 220 كيلو نيوتن (49456 رطلاً)
  الأعلى.قوة التغذية 110 كيلو نيوتن (24728 رطلاً)
مضخة أولية المضخة الهيدروليكية: مضخة ثلاثية متغيرة الإزاحة ذات مكبس محوري لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية.مع نظام استشعار الحمل. Maker: DANFOSS 1st Pump: 200LPM at 31.5MPa 2nd Pump: 120LPM at 28MPa 3rd Pump: 102 LPM at 16MPa
الخزان الهيدروليكي الاهلية 420 لتر (111 جالون أمريكي)
  سرعة الرفع (سلك واحد) 38-70 م / دقيقة (طبلة عارية)
قدرة الرئيسي قوة الرفع (سلك واحد) 120 كيلو نيوتن (26976 رطلاً)
رفع قطر الأسلاك الفولاذية 22 مم (0.86 بوصة)
  طول السلك الفولاذي 50 مترا (164 قدما)
قدرة الرافعة السلكية قوة الرفع (سلك واحد) 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية)
  قطر الأسلاك الفولاذية 6 مم (0.24 بوصة)
  طول السلك الفولاذي 2000 م (6560 قدم)
  ارتفاع الصاري 11 م (36 قدم)
  زاوية تعديل الصاري 0 درجة - 90 درجة
  زاوية الحفر لجهاز الحفر الأساسي الماسي الهيدروليكي 45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل
سارية تغذية السكتة الدماغية 3800 مم (150 بوصة)
  ضربة الانزلاق 1500 مم (59 بوصة)
  سحب التغذية 22000 كجم (48510 رطل)
  اقتحام التغذية 11000 كجم (24255 رطل)
  سحب رود 3 أمتار أو 6 أمتار (9.84 قدمًا أو 19.68 قدمًا)
  يكتب مكبس ثلاثي للمضخة الترددية
  نموذج BW320
مضخة الطين السكتة الدماغية 110 مم (4.3 بوصة)
  حجم الإخراج 320،230،165،118 لتر / دقيقة (84.5 ، 61 ، 44 ، 31 جالون أمريكي / دقيقة)
  ضغط التفريغ 4.0 ، 5.0 ، 6.0 ، 8.0 ميجا باسكال (580 ، 725 ، 870 ، 1160 رطل لكل بوصة مربعة)
المشبك القدم تحامل النطاق 55.5-117.5 مم (2.19-4.63 بوصة) من خلال الفتحة Ф154 مم (6.06 بوصة)
  وزن 14500 كجم (31973 رطلاً)
آحرون أبعاد النقل (L × W × H) 5900 × 2240 × 2500 مم (232.3 × 88.1 × 98.4 بوصة)
  طريقة النقل الزاحف الصلب

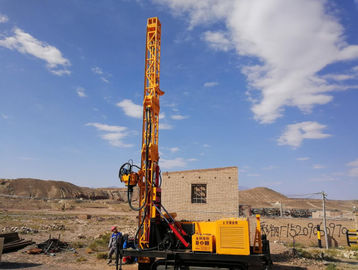

جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW 0



جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW 1



جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW 2جهاز الحفر الجيوتقني الماسي الهيدروليكي الكامل 178kW 3
