تفاصيل المنتج:
|
| اكتب: | منفاخ هواء دوار | بحجم: | HC-25S / HC-251S / HC-30S / HC-301S ... إلخ |
|---|---|---|---|
| تكرر: | 50 هرتز | تطبيق: | تهوية معالجة المياه ، المستشفيات والمختبرات ، الخلط والتهوية |
| نطاق ضغط الهواء منفاخ دوار: | 0.1-0.5 كجم / سم 2 | اسم: | انخفاض استهلاك الطاقة Hc Series Hc 251s منفاخ هواء دوار منخفض الضوضاء |
| تسليط الضوء: | منفاخ الهواء الدوار hc 251s,منفاخ الفص الدوار hc 30s,منفاخ الهواء الدوار 50 هرتز |
||

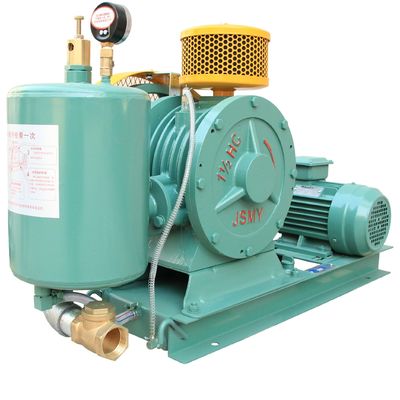

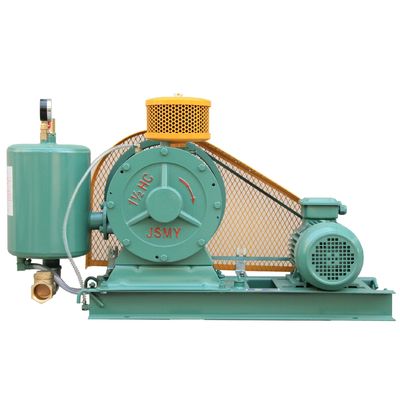

سهل التركيب ، استهلاك منخفض للطاقة ، منفاخ هواء دوار منخفض الضوضاء من سلسلة HC
هيكل منفاخ الهواء الدوار من سلسلة HC ومبدأ العمل
نطاق ضغط هواء المنفاخ الدوار: 0.1-0.5 كجم / سم2
يتميز المنفاخ الدوار بهيكل رائع ويتكون بشكل أساسي من ستة أجزاء: المحرك ، وفلتر الهواء ، والمحرك الرئيسي للمنفاخ ، وغرفة الهواء ، والقاعدة (وخزان الزيت) ، وفوهة تقطير الزيت
يعمل المنفاخ على إزاحة الجزء المتحرك اللامتراكز في الأسطوانة ، مما يجعل الحجم يتغير بين الفصوص في فتحة الدوار لامتصاص الهواء وضغطه وتفريغه
أثناء التشغيل ، يتم استخدام فرق ضغط المنفاخ لإرسال زيت التشحيم تلقائيًا إلى فوهة التنقيط ، بالتنقيط في الأسطوانة لتقليل الاحتكاك والضوضاء ، وفي نفس الوقت تقليل عودة الهواء في الأسطوانة
هيكل المنفاخ الدوار والسكتة الدماغية
المميزات:
.ضوضاء منخفضة ، استهلاك منخفض للطاقة ، عملية مستقرة ، تركيب سهل
.مقاومة تغيرات الحمل ، تدفق هواء مستقر ، مع حجرة هواء لإطلاق هواء سلس
.مواد ممتازة وهيكل رائع وأداء متميز
التطبيقات:
تحديد:
| منفذ العادم ضياء | | | سرعة | تدفق الهواء | بكرة حزام على شكل حرف V | V الحزام | خزان النفط | وزن | |||||||
| دورة في الدقيقة | 0.1 كجم / سم 2 | 0.2 كجم / سم 2 | 0.3 كجم / سم 2 | 0.4 كجم ق / | 0.5 كجم / سم 2 | منفاخ | محرك | الوزن الصافي | الوزن الإجمالي | |||||||
| HC-25S | 3/4 بوصة (20) | 0.37 كيلو واط | 50 هرتز | 430 | 0.278 | 0.265 | 0.250 | 0.237 | 0.225 | 8 " | 3 " | A-889 | 1.2 لتر (0.9 لتر) | 40 كجم | 45 كجم | |
| HC-251S | 3/4 بوصة (20) | 0.55 كيلو واط | 50 هرتز | 450 | 0.32 | 0.31 | 0.3 | 0.29 | 0.29 | 8 " | 21/2 " | أ -1016 | 1.5 لتر (1.1 لتر) | 44 كجم | 51 كجم | |
| HC-30S | 1 ”(25) | 0.55 كيلو واط | 50 هرتز | 430 | 0.36 | 0.35 | 0.34 | 0.33 | 0.32 | 10 " | 3 " | A-1118 | 1.5 لتر (1.1 لتر) | 50 كجم | 57 كجم | |
| HC-301S | 1 ”(25) | 0.75 كيلو واط | 50 هرتز | 520 | 0.43 | 0.425 | 0.42 | 0.41 | 0.4 | 10 " | 31/2 " | A-1143 | 1.5 لتر (1.1 لتر) | 50 كجم | 57 كجم | |
| HC-40S | 11/4 "(23) | 0.75 كيلو واط | 50 هرتز | 500 | 0.68 | 0.67 | 0.66 | 0.65 | 0.62 | 12 " | 4 " | A-1321 | 2.5 لتر (1.7 لتر) | 80 كجم | 88 كجم | |
| HC-401S | 11/4 "(32) | 1.5 كيلو واط | 50 هرتز | 580 | 0.84 | 0.82 | 0.8 | 0.74 | 0.7 | 12 " | 41/2 " | A-1321 | 2.5 لتر (1.7 لتر) | 85 كجم | 93 كجم | |
| HC-50S | 11/2 "(40) | 1.5 كيلو واط | 50 هرتز | 430 | 1.2 | 1.15 | 1.1 | 1.08 | 1.05 | 14 بوصة | 4 " | A-1600 | 3.5 لتر (2.3 لتر) | 120 كجم | 130 كجم | |
| HC-501S | 11/2 "(40) | 2.2 كيلو واط | 50 هرتز | 500 | 1.5 | 1.47 | 1.45 | 1.41 | 1.4 | 14 بوصة | 41/2 " | A-1600 | 3.5 لتر (2.3 لتر) | 125 كجم | 135 كجم | |
| HC-60S | 2 "(50) | 2.2 كيلو واط | 50 هرتز | 450 | 2 | 1.95 | 1.9 | 1.8 | 1.75 | 16 بوصة | 5 " | ب 1880 | 5.5 لتر (3.8 لتر) | 190 كجم | 223 كجم | |
| HC-601S | 2 "(50) | 4KW | 50 هرتز | 540 | 2.5 | 2.45 | 2.4 | 2.3 | 2.25 | 16 بوصة | 6 " | ب 1880 | 5.5 لتر (3.8 لتر) | 200 كجم | 233 كجم | |
| HC-80S | 21/2 "(65) | 4KW | 50 هرتز | 430 | 2.95 | 2.8 | 2.75 | 2.65 | 2.6 | 18 " | 51/2 " | ب -2108 | 8 لتر (6 لتر) | 250 كجم | 268 كجم | |
| HC-801S | 21/2 "(65) | 5.5 كيلو واط | 50 هرتز | 500 | 3.65 | 3.6 | 3.5 | 3.4 | 3.3 | 18 " | 6 " | ب 2134 | 8 لتر (6 لتر) | 275 كجم | 293 كجم | |
| HC-100S | 3 "(80) | 5.5 كيلو واط | 50 هرتز | 390 | 4.5 | 4.45 | 4.4 | 4.3 | 4.2 | 20 بوصة | 51/2 " | ب 2362 | 20 لترًا (16 لترًا) | 375 كجم | 395 كجم | |
| HC-1001S | 3 ”(80) | 7.5 كيلو واط | 50 هرتز | 420 | 5.6 | 5.5 | 5.4 | 5.3 | 5.2 | 20 بوصة | 6 " | ب 2362 | 20 لترًا (16 لترًا) | 390 كجم | 410 كجم | |
رسومات المنفاخ الدوارة والتركيب
الوحدة: مم
الوحدة: مم
| نموذج | أ | ب | ج | د | ه | F | جي | ح | أنا | ي | ك | إل | م | ن | ا | حجم P |
| HC-25S | 615 | 240 | 360 | 131 | 170 | 440 | 240 | 45 | 380 | 30 | 215 | 88 | 85 | 172 | / | 3/4 بوصة |
| HC-251S | 710 | 255 | 445 | 145 | 200 | 510 | 170 | 80 | 410 | 50 | 130 | 120 | 30 | 65 | 115 | 3/4 بوصة |
| HC-30S | 690 | 255 | 450 | 145 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1 " |
| HC-301S | 730 | 255 | 450 | 150 | 180 | 510 | 170 | 80 | 410 | 50 | 130 | 100 | 30 | 80 | 130 | 1 " |
| HC-40S | 795 | 305 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4 بوصة |
| HC-401S | 800 | 310 | 500 | 190 | 170 | 600 | 230 | 80 | 400 | 100 | 190 | 80 | 40 | 100 | 155 | 1 1/4 بوصة |
| HC-50S | 1010 | 345 | 600 | 213 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 " |
| HC-501S | 1010 | 350 | 600 | 218 | 210 | 800 | 265 | 80 | 600 | 100 | 225 | 100 | 90 | 90 | 160 | 1 1/2 " |
| HC-60S | 1180 | 385 | 730 | 230 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2 " |
| HC-601S | 1180 | 390 | 730 | 235 | 330 | 850 | 300 | 100 | 600 | 125 | 260 | 185 | 60 | 95 | 185 | 2 " |
| HC-80S | 1325 | 440 | 870 | 260 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 " |
| HC-801S | 1325 | 445 | 870 | 265 | 325 | 1000 | 350 | 100 | 700 | 150 | 310 | 180 | 65 | 140 | 235 | 2 1/2 " |
| HC-100S | 1520 | 555 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3 " |
| HC-1001S | 1520 | 560 | 955 | 320 | 420 | 1100 | 470 | 140 | 400 | 150 | 410 | 245 | 70 | 150 | 270 | 3 " |
