تفاصيل المنتج:
|
| اكتب: | منفاخ الجذور | بحجم: | SL4005 / SL5003 / SL5006 / SL5009 .. إلخ |
|---|---|---|---|
| طريقة التبريد: | مبرد بالهواء ومبرد بالماء | تطبيق: | منفاخ أو فراغ |
| الموقع المثبت: | في الأماكن المغلقة ، في الهواء الطلق ، ودرجة الحرارة المحيطة ، سواء كان هناك مكان خطير | طريق القيادة: | اقتران ، V- الحزام |
| تسليط الضوء: | sl4005 منفاخ الهواء من نوع الجذور,منفاخ جذر الهواء sl4005,منفاخ جذر الهواء المبرد بالماء |
||

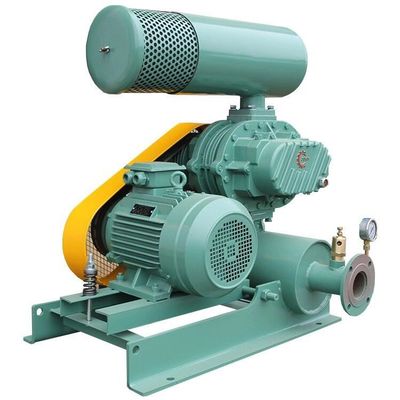

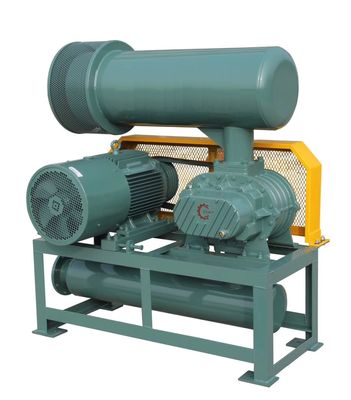

هيكل مدمج منخفض الضوضاء بثلاثة فصوص مزدوجة خزان الزيت جذور منفاخ الهواء
وصف المنتج
1) منفاخ الجذور هو مروحة حجمية.
2) يتناسب تدفق الهواء مع السرعة.تدور المكره ثلاثية الفصوص في كل مرة ، وتتنفس دفاعتان وتتنفسان ثلاث مرات
بالمقارنة مع النوع ذي الفصوصين ، يكون نبض الغاز أقل ، وتغير الحمل أصغر ، والقوة الميكانيكية أقوى ، والضوضاء منخفضة ، والاهتزاز صغير
3) يوجد 2 قطعة من المكرات ثلاثية الفصوص على العمودين المتوازيين.توجد فجوة طفيفة بين الدفاعات والسطح الداخلي للخزان الإهليلجي وكل دافع.
تدور المكره بسرعة ثابتة في الاتجاه المعاكس.يتم نقل كمية معينة من الغاز محاطًا بالخزان والدفاعات من جانب الشفط إلى جانب العادم
4) يحافظ كل دفاعة وتروس متزامنة دائمًا على موضع الطور الصحيح ، ولا يحدث اتصال متبادل ، لذلك يمكن تسريعها دون تزييت داخلي ، فهي عملية وأداء بسيط ومستقر ، وتتكيف مع الأغراض والاستخدامات المختلفة على نطاق واسع مجموعة من المجالات.
ثلاث دفاعات شحمية مبدأ العمل
الهيكل الرئيسي
الخصائص الرئيسية:

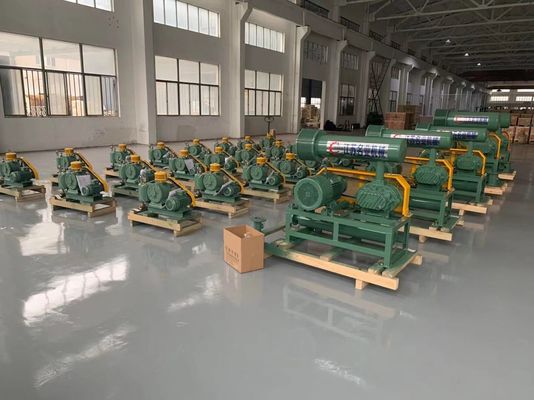

مرجع منشآت منفاخ الهواء في الجذور
مركز تصنيع المكره CNC
المكره هو المكره والعمود المتكامل على شكل QT500-7.تتم معالجتها بشكل متكامل عن طريق مركز المعالجة لتجنب أوجه القصور الناتجة عن فصل المكره والعمود (التشوه ، التمدد الحراري ، اختلال المحاذاة ، التآكل ، إلخ.)
مركز اختبار أداء منفاخ الجذور
تستخدم شركتنا نظام اختبار منفاخ جذور الحواسيب الصغيرة الذي تم تطويره بشكل مشترك من قبل مؤسساتنا البحثية والتطويرية المعروفة في الصين تحت التوجيه الفني للشركات اليابانية والأمريكية.
يقدم نظام الاختبار هذا نظامًا متقدمًا للحصول على إشارة CRAS ومراقبتها
وفقًا لمعيار الصناعة الوطني << JB / T8941.2-1999 للأغراض العامة طريقة اختبار أداء منفاخ الهواء >> ، فهي مجهزة بأجهزة استشعار إشارة متنوعة وأدوات عرض تلبي متطلبات دقة الاختبار والموثوقية العالية والمراقبة السهلة.
يقوم بتجميع تدفق الهواء وضغط الرياح والضوضاء والاهتزاز والسرعة ودرجة الحرارة والتيار والجهد والإشارات الأخرى في الكمبيوتر.يمكن أن تحقق المراقبة والتحليل وتخزين التسجيل عبر الإنترنت عن طريق الكمبيوتر ، وهي المستوى الرائد بين النظراء المحليين
اختيار نموذج منفاخ الجذور:
في حالة خلط الهواء ، يرجى الإشارة إلى نسبة التركيب والوزن الجزيئي.
الحالة القياسية (S: 201 ، ضغط جوي قياسي ، رطوبة نسبية 65٪ حالة تدفق الهواء)
حالة الشفط (درجة حرارة الشفط ، قيمة درجة الحرارة)
تحديد
| نموذج |
العادم ميناء ديا (مم) |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
| دورة في الدقيقة | 1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
|
م3/ دقيقة |
كيلوواط |
م3/ دقيقة |
كيلوواط |
م3/ دقيقة |
كيلوواط |
م3/ دقيقة |
كيلوواط |
م3/ دقيقة |
كيلوواط |
م3/ دقيقة |
كيلوواط |
م3/ دقيقة |
كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 4005 |
50 (2 بوصة) |
1000 | 2.46 | 0.80 | 2.11 | 1.30 | 1.88 | 1.80 | 1.67 | 2.40 | 1.48 | 2.90 | 1.25 | 3.50 | ||||
| 1200 | 3.11 | 0.90 | 2.78 | 1.60 | 2.53 | 2.20 | 2.32 | 2.90 | 2.13 | 3.50 | 1.91 | 4.20 | 1.76 | 4.70 | ||||
| 1400 | 3.76 | 1.10 | 3.43 | 1.80 | 3.18 | 2.60 | 2.97 | 3.30 | 2.78 | 4.10 | 2.56 | 4.90 | 2.42 | 5.50 | ||||
| 1600 | 4.41 | 1.20 | 4.08 | 2.10 | 3.83 | 2.90 | 3.62 | 3.80 | 3.43 | 4.70 | 3.22 | 5.60 | 3.07 | 6.30 | ||||
| 1800 | 5.06 | 1.40 | 4.73 | 2.30 | 4.48 | 3.30 | 4.27 | 4.30 | 4.08 | 5.30 | 3.87 | 6.20 | 3.72 | 7.10 | ||||
| 2000 | 5.71 | 1.50 | 5.38 | 2.60 | 5.13 | 3.70 | 4.92 | 4.80 | 4.73 | 5.90 | 4.52 | 6.90 | 4.38 | 7.90 | ||||
| 2200 | 6.36 | 1.70 | 6.03 | 2.80 | 5.78 | 4.00 | 5.57 | 5.20 | 5.38 | 6.40 | 5.18 | 7.60 | 5.03 | 8.70 | ||||
|
SL 5003 |
65 (2.5 بوصة) |
800 | 2.37 | 1.00 | 2.02 | 1.60 | 1.75 | 2.10 | 1.63 | 2.60 | 1.43 | 3.20 | 1.23 | 4.02 | ||||
| 1000 | 3.18 | 1.30 | 2.83 | 2.00 | 2.56 | 2.60 | 2.43 | 3.30 | 2.13 | 4.00 | 1.95 | 4.60 | 1.75 | 5.50 | ||||
| 1200 | 3.98 | 1.50 | 3.63 | 2.40 | 3.36 | 3.20 | 3.13 | 4.00 | 2.93 | 4.80 | 2.75 | 5.60 | 2.59 | 6.40 | ||||
| 1400 | 4.78 | 1.80 | 4.43 | 2.70 | 4.16 | 3.70 | 3.94 | 4.60 | 3.74 | 5.60 | 3.56 | 6.50 | 3.39 | 7.40 | 3.24 | 8.40 | ||
| 1600 | 5.59 | 2.10 | 5.24 | 3.00 | 5.17 | 4.20 | 4.94 | 5.30 | 4.68 | 6.40 | 4.56 | 7.40 | 4.29 | 8.50 | 4.14 | 9.60 | ||
| 1800 | 6.39 | 2.30 | 6.04 | 3.50 | 5.87 | 4.70 | 5.75 | 5.90 | 5.45 | 7.10 | 5.17 | 8.50 | 5.09 | 9.60 | 4.98 | 10.80 | ||
| 2000 | 7.20 | 2.60 | 6.85 | 3.90 | 6.66 | 5.30 | 6.54 | 6.60 | 6.35 | 7.90 | 6.06 | 9.60 | 5.80 | 10.60 | 5.65 | 12.00 | ||
| 2200 | 8.00 | 2.80 | 7.65 | 4.30 | 7.38 | 5.80 | 7.16 | 7.30 | 6.96 | 8.70 | 6.78 | 10.6 | 6.61 | 11.70 | 6.45 | 13.20 | ||
| نموذج |
العادم ميناء ديا (مم) |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 5006 |
100 (4 ") |
800 | 3.84 | 1.30 | 3.35 | 2.20 | 2.97 | 3.00 | 2.66 | 3.80 | 2.38 | 4.70 | 2.12 | 5.50 | ||||
| 1000 | 5.34 | 1.70 | 4.98 | 2.70 | 4.78 | 3.80 | 4.66 | 4.80 | 4.53 | 5.90 | 4.38 | 6.90 | 3.97 | 7.90 | ||||
| 1200 | 6.36 | 2.00 | 6.25 | 3.30 | 6.01 | 4.50 | 5.88 | 5.80 | 5.46 | 7.00 | 4.98 | 8.88 | 4.65 | 9.50 | ||||
| 1400 | 7.88 | 2.30 | 7.78 | 3.80 | 7.56 | 5.30 | 7.46 | 6.70 | 7.23 | 8.20 | 6.90 | 9.70 | 6.56 | 11.10 | 6.34 | 12.60 | ||
| 1600 | 9.70 | 2.70 | 9.55 | 4.30 | 9.37 | 6.00 | 9.12 | 7.70 | 8.76 | 9.40 | 8.21 | 11.00 | 8.05 | 12.70 | 7.88 | 14.40 | ||
| 1800 | 11.13 | 3.00 | 11.00 | 4.90 | 10.67 | 6.80 | 10.23 | 8.70 | 9.88 | 10.50 | 9.50 | 12.40 | 9.18 | 14.30 | 8.89 | 16.20 | ||
| 2000 | 12.39 | 3.30 | 12.22 | 5.40 | 11.78 | 7.50 | 11.56 | 10.20 | 11.34 | 11.70 | 11.11 | 13.80 | 10.89 | 15.90 | 10.22 | 18.00 | ||
| 2200 | 13.64 | 3.70 | 13.15 | 6.00 | 12.78 | 8.30 | 12.46 | 10.60 | 12.18 | 12.90 | 11.93 | 15.20 | 11.69 | 17.50 | 11.48 | 19.80 | ||
|
SL 5009 |
100 (4 ") |
800 | 5.83 | 1.70 | 5.20 | 2.90 | 4.72 | 4.20 | 4.32 | 5.40 | 3.96 | 6.00 | 3.62 | 6.90 | ||||
| 1000 | 7.98 | 2.10 | 7.67 | 3.70 | 7.32 | 5.20 | 7.04 | 6.70 | 6.80 | 8.30 | 6.45 | 9.30 | ||||||
| 1200 | 9.50 | 2.60 | 8.87 | 4.40 | 8.39 | 6.20 | 7.99 | 8.10 | 7.63 | 9.90 | 7.21 | 10.90 | ||||||
| 1400 | 11.33 | 3.00 | 10.71 | 5.10 | 10.23 | 7.30 | 9.82 | 9.40 | 9.47 | 11.60 | 9.12 | 12.60 | ||||||
| 1600 | 13.17 | 3.40 | 12.54 | 5.90 | 12.03 | 8.30 | 11.66 | 10.80 | 11.30 | 13.20 | 10.78 | 15.20 | ||||||
| 1800 | 15.00 | 3.90 | 14.38 | 6.60 | 13.90 | 9.40 | 13.49 | 12.10 | 13.14 | 14.90 | 12.14 | 16.90 | ||||||
| 2000 | 16.84 | 4.30 | 16.21 | 7.40 | 15.73 | 10.40 | 15.33 | 13.50 | 14.97 | 16.50 | 13.57 | 18.50 | ||||||
| 2200 | 18.67 | 4.70 | 18.05 | 8.10 | 17.57 | 11.50 | 17.16 | 14.80 | 16.81 | 18.20 | 16.11 | 20.20 | ||||||
| نموذج |
منفذ العادم ضياء (مم) |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 6005 |
80 (3 بوصة) |
800 | 4.63 | 1.70 | 4.07 | 2.70 | 3.65 | 3.60 | 3.29 | 4.60 | 2.97 | 5.60 | 2.68 | 6.60 | 2.42 | 7.60 | ||
| 1000 | 6.13 | 2.10 | 5.57 | 3.30 | 5.14 | 4.60 | 4.78 | 5.80 | 4.46 | 7.10 | 4.17 | 8.30 | 3.91 | 9.50 | 3.66 | 10.80 | ||
| 1200 | 7.62 | 2.50 | 7.07 | 4.00 | 6.64 | 5.50 | 6.28 | 7.00 | 5.96 | 8.50 | 5.67 | 10.00 | 5.76 | 11.50 | 5.00 | 12.90 | ||
| 1400 | 9.12 | 2.90 | 8.56 | 4.60 | 8.13 | 6.40 | 7.77 | 8.10 | 7.45 | 9.90 | 7.17 | 11.60 | 6.90 | 13.40 | 6.65 | 15.10 | ||
| 1600 | 10.61 | 3.30 | 10.06 | - | 9.63 | 7.30 | 9.27 | 9.30 | 8.95 | 11.30 | 8.66 | 13.30 | 8.40 | 15.30 | 8.15 | 17.30 | ||
| 1800 | 12.11 | 3.70 | 11.55 | 6.00 | 11.12 | 8.20 | 10.76 | 10.50 | 10.44 | 12.70 | 10.16 | 14.90 | 9.89 | 17.20 | 9.64 | 19.40 | ||
| 2000 | 13.60 | 4.10 | 13.05 | 6.60 | 12.62 | 9.10 | 12.26 | 11.60 | 11.94 | 14.10 | 11.65 | 16.60 | 11.39 | 19.10 | 11.14 | 21.60 | ||
|
SL 6008 |
125 (5 بوصة) |
800 | 7.41 | 2.30 | 6.51 | 3.80 | 5.83 | 5.40 | 5.25 | 7.00 | 4.74 | 8.60 | 4.28 | 10.20 | 3.86 | 11.80 | ||
| 1000 | 10.45 | 2.80 | 9.88 | 4.80 | 9.46 | 6.80 | 9.12 | 8.80 | 8.53 | 10.80 | 8.21 | 12.80 | 7.88 | 14.80 | 7.12 | 16.70 | ||
| 1200 | 12.98 | 3.40 | 12.29 | 5.80 | 11.61 | 8.20 | 11.12 | 10.50 | 10.52 | 12.90 | 10.21 | 15.30 | 9.64 | 17.70 | 9.25 | 20.10 | ||
| 1400 | 15.58 | 3.90 | 15.12 | 6.70 | 14.77 | 9.50 | 14.42 | 12.30 | 13.91 | 15.10 | 13.45 | 17.90 | 13.01 | 20.70 | 12.64 | 23.40 | ||
| 1600 | 16.97 | 4.50 | 16.45 | 7.70 | 15.99 | 10.90 | 15.43 | 14.10 | 14.97 | 17.20 | 14.35 | 20.40 | 13.67 | 23.60 | 13.03 | 26.80 | ||
| 1800 | 19.67 | 5.10 | 19.46 | 8.70 | 18.99 | 12.20 | 18.50 | 15.80 | 18.10 | 19.40 | 17.78 | 23.00 | 17.40 | 26.60 | 17.03 | 30.10 | ||
| 2000 | 21.75 | 5.60 | 20.85 | 9.60 | 20.17 | 13.60 | 19.59 | 17.60 | 19.08 | 21.60 | 18.62 | 25.50 | 18.20 | 29.50 | 17.81 | 33.50 | ||
| نموذج |
العادم ميناء ديا (مم) |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 6015 |
150 (6 بوصة) |
800 | 14.90 | 3.60 | 14.22 | 6.60 | 13.94 | 9.60 | 12.86 | 12.60 | 10.40 | 14.30 | 8.70 | 16.30 | ||||
| 1000 | 19.38 | 4.60 | 18.71 | 8.30 | 17.43 | 12.00 | 16.34 | 15.80 | 15.20 | 19.93 | 14.20 | 22.93 | ||||||
| 1200 | 22.87 | 5.50 | 21.20 | 10.00 | 19.91 | 14.40 | 18.83 | 18.90 | 17.83 | 21.40 | 16.07 | 23.40 | ||||||
| 1400 | 27.36 | 6.40 | 25.68 | 11.60 | 24.40 | 16.80 | 23.31 | 22.10 | 22.02 | 25.00 | 20.12 | 28.00 | ||||||
| 1600 | 31.84 | 7.30 | 30.17 | 13.30 | 28.88 | 19.30 | 27.80 | 25.20 | 26.21 | 28.60 | 24.56 | 31.60 | ||||||
| 1800 | 36.33 | 8.20 | 34.65 | 14.90 | 33.37 | 21.70 | 32.28 | 28.40 | 30.40 | 32.20 | 27.49 | 36.20 | ||||||
| 2000 | 40.81 | 9.10 | 39.14 | 16.60 | 37.85 | 24.10 | 36.77 | 31.50 | 34.59 | 35.70 | 30.50 | 39.70 | ||||||
|
SL 7006 |
100 (4 ") |
700 | 6.93 | 2.10 | 6.26 | 3.60 | 5.75 | 5.00 | 5.32 | 6.40 | 4.94 | 7.80 | 4.59 | 9.30 | 4.27 | 10.70 | 4.24 | 10.90 |
| 800 | 8.15 | 2.50 | 7.48 | 4.10 | 6.97 | 5.70 | 6.54 | 7.30 | 6.16 | 9.00 | 5.81 | 10.60 | 5.50 | 12.20 | 5.20 | 13.80 | ||
| 1000 | 10.59 | 3.10 | 9.92 | 5.10 | 9.41 | 7.10 | 8.98 | 9.20 | 8.60 | 11.20 | 8.25 | 13.20 | 7.94 | 15.30 | 7.64 | 17.30 | ||
| 1200 | 13.03 | 3.70 | 12.36 | 6.10 | 11.85 | 8.60 | 11.42 | 11.00 | 11.04 | 13.40 | 10.69 | 15.90 | 10.38 | 18.30 | 10.08 | 20.80 | ||
| 1400 | 15.47 | 4.30 | 14.81 | 7.10 | 14.29 | 10.00 | 13.86 | 12.80 | 13.48 | 15.70 | 13.13 | 18.50 | 12.82 | 21.40 | 12.52 | 24.20 | ||
| 1600 | 17.91 | 4.90 | 17.25 | 8.20 | 16.73 | 11.40 | 16.30 | 14.70 | 15.92 | 17.90 | 15.58 | 21.20 | 15.26 | 24.40 | 14.96 | 27.70 | ||
| نموذج |
العادم ميناء ديا مم |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 7011 |
150 (6 بوصة) |
700 | 12.99 | 3.30 | 11.87 | 5.90 | 11.77 | 8.60 | 11.45 | 11.20 | 10.98 | 13.80 | 10.09 | 16.40 | 9.56 | 19.00 | ||
| 800 | 16.23 | 3.80 | 15.11 | 6.80 | 14.78 | 9.80 | 14.54 | 12.80 | 13.90 | 15.70 | 13.33 | 18.70 | 12.80 | 21.70 | 12.11 | 24.70 | ||
| 1000 | 20.71 | 4.80 | 19.59 | 8.50 | 18.74 | 12.20 | 18.02 | 16.00 | 17.38 | 19.70 | 16.81 | 23.40 | 16.28 | 27.10 | 14.79 | 30.90 | ||
| 1200 | 24.88 | 5.70 | 24.11 | 10.00 | 23.25 | 14.50 | 22.52 | 19.00 | 21.88 | 23.40 | 21.31 | 27.90 | 20.78 | 32.40 | 19.28 | 36.90 | ||
| 1400 | 29.72 | 6.50 | 28.59 | 11.70 | 27.73 | 16.90 | 27.00 | 22.10 | 26.36 | 27.40 | 25.79 | 32.60 | 25.26 | 37.80 | 24.76 | 43.00 | ||
| 1600 | 33.20 | 7.40 | 32.07 | 13.40 | 31.21 | 19.30 | 30.48 | 25.30 | 29.84 | 31.30 | 29.27 | 37.20 | 28.74 | 43.20 | 28.24 | 49.20 | ||
|
SL 7018 |
200 (8 بوصة) |
700 | 21.55 | 4.80 | 19.79 | 9.10 | 18.45 | 13.40 | 17.33 | 17.60 | 16.30 | 18.50 | 14.80 | 19.50 | ||||
| 800 | 26.22 | 5.50 | 25.46 | 10.40 | 24.12 | 15.30 | 23.56 | 20.20 | 22.70 | 26.50 | 20.70 | 30.50 | ||||||
| 1000 | 32.54 | 6.90 | 30.79 | 13.00 | 29.45 | 19.10 | 28.32 | 25.20 | 27.60 | 30.34 | 25.60 | 35.34 | ||||||
| 1200 | 39.87 | 8.30 | 38.12 | 15.60 | 36.77 | 22.90 | 35.65 | 30.20 | 34.90 | 35.60 | 32.63 | 40.60 | ||||||
| 1400 | 47.20 | 9.70 | 45.44 | 18.20 | 44.10 | 26.70 | 42.98 | 35.30 | 40.00 | 39.45 | 37.00 | 44.45 | ||||||
| 1600 | 54.53 | 11.00 | 52.77 | 20.80 | 51.43 | 30.60 | 50.30 | 40.30 | 48.65 | 44.20 | 43.55 | 50.20 | ||||||
| نموذج |
العادم ميناء ديا مم |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 8016 |
200 (8 بوصة) |
700 | 20.38 | 7.05 | 18.18 | 10.56 | 16.54 | 14.36 | 15.11 | 17.37 | 13.90 | 21.58 | 12.80 | 25.78 | ||||
| 850 | 25.87 | 8.56 | 23.67 | 13.38 | 22.02 | 17.44 | 20.60 | 21.10 | 19.39 | 26.20 | 18.29 | 31.30 | ||||||
| 1000 | 31.35 | 10.08 | 29.16 | 15.09 | 27.51 | 20.52 | 26.09 | 24.82 | 24.88 | 30.82 | 23.78 | 36.82 | 22.72 | 42.83 | 21.80 | 48.83 | ||
| 1150 | 36.84 | 11.59 | 34.65 | 17.35 | 33.00 | 23.59 | 31.57 | 28.54 | 30.37 | 35.45 | 29.27 | 42.35 | 28.21 | 49.25 | 27.29 | 56.15 | ||
| 1250 | 40.50 | 12.60 | 38.30 | 18.86 | 36.66 | 25.65 | 35.23 | 31.02 | 34.02 | 38.53 | 32.93 | 46.03 | 31.87 | 53.53 | 30.95 | 61.04 | ||
| 1400 | 45.99 | 14.11 | 43.79 | 21.12 | 42.15 | 28.72 | 40.72 | 34.75 | 39.51 | 43.15 | 38.41 | 51.55 | 37.35 | 59.96 | 36.44 | 68.36 | ||
| 1500 | 49.65 | 15.11 | 47.45 | 22.63 | 45.80 | 30.78 | 44.38 | 37.23 | 43.17 | 46.23 | 42.07 | 55.24 | 41.01 | 64.24 | 40.10 | 73.24 | ||
|
SL 8024 |
250 (10 بوصة) |
700 | 30.85 | 9.34 | 27.73 | 14.94 | 25.32 | 20.92 | 23.29 | 25.74 | 21.54 | 32.04 | 19.95 | 38.33 | ||||
| 850 | 39.07 | 11.34 | 35.95 | 18.14 | 33.54 | 25.41 | 31.51 | 31.26 | 29.76 | 38.90 | 28.17 | 46.54 | ||||||
| 1000 | 47.29 | 13.34 | 44.17 | 21.34 | 41.76 | 29.89 | 39.73 | 36.77 | 37.98 | 45.77 | 36.39 | 54.76 | ||||||
| 1150 | 55.51 | 15.34 | 52.39 | 24.54 | 49.98 | 34.37 | 47.95 | 42.29 | 46.20 | 52.63 | 44.61 | 62.97 | ||||||
| 1250 | 60.99 | 16.67 | 57.87 | 26.67 | 55.46 | 37.36 | 53.43 | 45.97 | 51.68 | 57.21 | 50.09 | 68.45 | ||||||
| 1400 | 69.21 | 18.67 | 66.09 | 29.87 | 63.68 | 41.85 | 61.65 | 51.48 | 59.90 | 64.27 | 58.31 | 76.66 | ||||||
| 1500 | 74.69 | 20.01 | 71.57 | 32.00 | 69.16 | 44.84 | 67.13 | 55.16 | 65.38 | 68.65 | 63.79 | 82.14 | ||||||
| نموذج |
منفذ العادم ضياء (مم) |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 9020 |
250 (10 بوصة) |
700 | 34.83 | 10.06 | 31.68 | 16.32 | 29.26 | 23.00 | 27.20 | 28.40 | 25.44 | 35.35 | 23.81 | 42.31 | ||||
| 850 | 43.92 | 12.22 | 40.77 | 19.82 | 38.35 | 27.93 | 36.29 | 34.48 | 34.53 | 42.93 | 32.89 | 51.38 | ||||||
| 1000 | 53.01 | 14.37 | 49.86 | 23.32 | 47.43 | 32.86 | 45.37 | 40.57 | 43.62 | 50.50 | 41.98 | 60.44 | 40.47 | 70.38 | 39.13 | 80.32 | ||
| 1150 | 62.09 | 16.53 | 58.94 | 26.82 | 56.52 | 37.79 | 54.46 | 46.65 | 52.70 | 58.08 | 51.07 | 69.51 | 49.55 | 80.94 | 48.22 | 92.37 | ||
| 1250 | 68.15 | 17.96 | 65.00 | 29.15 | 62.58 | 41.08 | 60.52 | 50.71 | 58.76 | 63.13 | 57.13 | 75.55 | 55.61 | 87.98 | 54.28 | 100.40 | ||
| 1400 | 77.24 | 20.12 | 74.09 | 32.64 | 71.66 | 46.01 | 69.60 | 56.79 | 67.85 | 70.71 | 66.21 | 84.62 | 64.70 | 98.54 | 63.36 | 112.45 | ||
| 1500 | 83.30 | 21.56 | 80.15 | 34.98 | 77.72 | 49.30 | 75.66 | 60.85 | 73.91 | 75.76 | 72.27 | 90.67 | 70.76 | 105.57 | 69.42 | 120.48 | ||
|
SL 9030 |
300 (12 بوصة) |
700 | 52.65 | 13.82 | 48.12 | 23.54 | 44.68 | 33.83 | 41.78 | 42.20 | 39.24 | 52.61 | 36.97 | 63.01 | ||||
| 850 | 66.25 | 16.79 | 61.71 | 28.58 | 58.27 | 41.08 | 55.37 | 51.24 | 52.83 | 63.88 | 50.57 | 76.52 | ||||||
| 1000 | 79.84 | 19.75 | 75.31 | 33.62 | 71.86 | 48.32 | 68.96 | 60.28 | 66.43 | 75.15 | 64.16 | 90.02 | ||||||
| 1150 | 93.43 | 22.71 | 88.90 | 38.67 | 85.46 | 55.57 | 82.56 | 69.33 | 80.02 | 86.43 | 77.75 | 103.52 | ||||||
| 1250 | 102.49 | 25.67 | 97.96 | 43.71 | 94.52 | 62.82 | 91.62 | 78.37 | 89.08 | 97.70 | 86.82 | 117.03 | ||||||
| 1400 | 116.09 | 27.65 | 111.56 | 47.07 | 108.11 | 67.65 | 105.21 | 84.40 | 102.68 | 105.21 | 100.41 | 126.03 | ||||||
| 1500 | 125.15 | 29.62 | 120.62 | 50.44 | 117.18 | 72.49 | 114.28 | 90.43 | 111.74 | 112.73 | 109.47 | 135.03 | ||||||
| نموذج |
منفذ العادم ضياء (مم) |
سرعة |
ضغط مختلف لتدفق الهواء الداخل المختلف (M.3/ دقيقة) وقوة العمود (kw) | |||||||||||||||
| 0.1kgf / سم2 | 0.2kgf / سم2 | 0.3 كجم / سم2 | 0.4 كجم / سم2 | 0.5 كجم / سم2 | 0.6 كجم / سم2 | 0.7 كجم / سم2 | 0.8 كجم / سم2 | |||||||||||
|
دورة في الدقيقة |
1000 مم20 | 2000 مم20 | 3000 مم20 | 4000 مم20 | 5000 مم20 | 6000 مم20 | 7000 مم20 | 8000 مم20 | ||||||||||
| 0.01 ميجا باسكال | 0.02 ميجا باسكال | 0.03 ميجا باسكال | 0.04 ميجا باسكال | 0.05 ميجا باسكال | 0.06 ميجا باسكال | 0.07 ميجا باسكال | 0.08 ميجا باسكال | |||||||||||
| م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | م3/ دقيقة | كيلوواط | |||
|
SL 10027 |
300 (12 بوصة) |
800 | 74.04 | 17.21 | 69.22 | 29.60 | 65.60 | 42.71 | 62.59 | 53.39 | 59.88 | 66.58 | 57.57 | 79.77 | ||||
| 900 | 79.06 | 19.36 | 74.24 | 33.30 | 70.63 | 48.05 | 67.61 | 60.07 | 64.90 | 74.90 | 62.59 | 89.74 | ||||||
| 1000 | 89.11 | 21.51 | 84.29 | 37.00 | 80.67 | 53.39 | 77.66 | 66.74 | 74.95 | 83.23 | 72.64 | 99.71 | 70.32 | 116.19 | 68.32 | 132.68 | ||
| 1100 | 99.16 | 23.66 | 94.34 | 40.70 | 90.72 | 58.73 | 87.70 | 73.42 | 84.99 | 91.55 | 82.68 | 109.68 | 80.37 | 127.81 | 78.36 | 145.94 | ||
| 1250 | 114.23 | 26.89 | 109.41 | 46.25 | 105.79 | 66.74 | 102.77 | 83.43 | 100.06 | 104.03 | 97.75 | 124.64 | 95.44 | 145.24 | 93.43 | 165.85 | ||
| 1400 | 129.30 | 30.11 | 124.47 | 51.80 | 120.86 | 74.74 | 117.84 | 93.44 | 115.13 | 116.52 | 112.82 | 139.59 | 110.51 | 162.67 | 108.50 | 185.75 | ||
|
SL 10034 |
350 (14 بوصة) |
800 | 94.08 | 20.95 | 88.39 | 36.78 | 84.08 | 53.48 | 80.41 | 67.13 | 77.24 | 83.75 | 74.33 | 100.37 | ||||
| 900 | 100.42 | 23.57 | 94.72 | 41.38 | 90.41 | 60.17 | 86.74 | 75.52 | 83.57 | 94.22 | 80.66 | 112.92 | ||||||
| 1000 | 113.08 | 26.19 | 107.38 | 45.98 | 103.07 | 66.85 | 99.40 | 83.91 | 96.24 | 104.69 | 93.32 | 125.47 | ||||||
| 1100 | 125.74 | 30.12 | 120.04 | 52.87 | 115.74 | 76.88 | 112.06 | 96.50 | 108.90 | 120.39 | 105.99 | 144.28 | ||||||
| 1250 | 144.73 | 34.05 | 139.04 | 59.77 | 134.73 | 86.91 | 131.06 | 109.09 | 127.89 | 136.10 | 124.98 | 163.10 | ||||||
| 1400 | 163.73 | 36.67 | 158.03 | 64.37 | 153.72 | 93.59 | 150.05 | 117.48 | 146.89 | 146.56 | 143.97 | 175.65 | ||||||
اتصل شخص: Amelia
الهاتف :: 86-18051930311
الفاكس: 86-510-82752846
