| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SINOCOREDRILL |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | TDC-80 |
| الحد الأدنى لكمية: | N / M |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة تصدير صالحة للإبحار |
| وقت التسليم: | 2 أشهر |
| شروط الدفع: | L / C ، T / T |
| يكتب: | أعلى تلاعب النفط محرك | قدرة الحفر: | ضربة ثقب الإنقاذ والإنقاذ ، ضربة ثقب الهواء ، حفر الماس الأساسية ، CBM والغاز النفطي ، السكتة الدماغ |
|---|---|---|---|
| قوة: | 220 كيلوواط / 2200 دورة في الدقيقة × 2 مجموعات | قوة الرفع القصوى: | 800 كيلو نيوتن |
| قوة التغذية القصوى: | 200 كيلو نيوتن | البعد النقل: | 13500 × 3200 × 3400 مم |
| إبراز: | غاز الميثان من قاعدة الفحم |
||

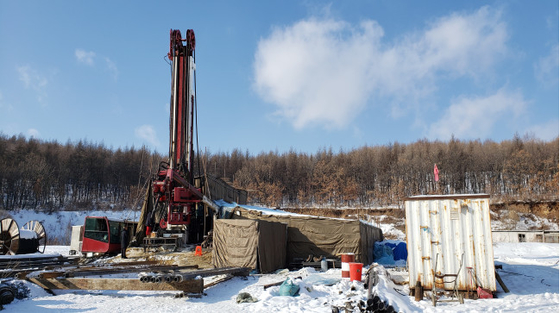

TDC-80 جهاز حفر ميثان متعدد الوظائف من نوع الفحم الحجري من النوع الزاحف
يعتمد جهاز حفر الميثان متعدد الوظائف من نوع الزاحف TDC-80 على أكثر من 40 عامًا من البحث والتطوير في آلات الحفر والإنتاج والتصنيع والممارسة ، وفقًا لخصائص استكشاف واستغلال الميثان بطبقة الفحم المحلية ، جنبًا إلى جنب مع الخبرة المتقدمة ومفهوم استغلال الميثان ذو القاعدة الفحمية الأجنبية ، في تصميم التماس واسع النطاق لآراء وحدات البناء.جهاز حفر الميثان متعدد الأغراض ذو قاعدة الفحم الحجري الذي تم تطويره حديثًا في الصين مع حقوق الملكية الفكرية المستقلة ، مقارنة بمنصات الحفر الأجنبية ، الهيكل البسيط ، الأداء المتفوق ، الأداء الجيد من حيث التكلفة ، هو جهاز حفر الميثان ذو القاعدة الفحمية الأكثر ملاءمة للظروف الوطنية للصين.يتم استخدام جهاز الحفر بشكل أساسي في تعدين الميثان بطبقة الفحم ، وحفر النفط الضحل ، وإصلاح آبار النفط ، وبناء الآبار الحرارية الأرضية ، ويمكن أن يلبي حفر حفر حفرة عميقة للغاية المحلية ، ويمكن استخدامه أيضًا مع الإنقاذ الهندسي ، وتهوية المناجم ، وبناء خط أنابيب الصرف .
TDC-80 حفار الميثان المجنزر متعدد الأغراض ، باستخدام محرك هيدروليكي كامل ، رأس قيادة علوي ، صاري تلسكوبي ، هيكل متحرك ذاتي الزاحف ، هو جهاز حفر ميثان بطبقة فحم متعددة الوظائف.يمكن لجهاز الحفر استخدام حفر تأثير المطرقة الهوائية ، وحفر الدوران العكسي للغاز ، وحفر الطين بالضغط العالي وطرق أخرى للبناء.يمكن أن تلبي البناء المتنوع في ظل ظروف جيولوجية مختلفة
الميزات التقنية الرئيسية:
(1) طريقة حفر الآبار الأفقية الأفقية بغاز الميثان بالفحم
(2) حفر RC بمطرقة أسفل الحفرة
(3) حفر الطين بالضغط العالي.
(4) مثقاب دوار مع دوران عكسي
المؤشرات الفنية الاساسية:
| قوة | 220 كيلو واط | 220 كيلوواط / 2200 دورة في الدقيقة × 2 مجموعات | ||
| قدرة الحفر | φ114.3 مم × 9.6 م | 1800 م | ||
| φ127 مم × 9.6 م | 1200 م | |||
| φ140 مم × 9.6 م | 800 م | |||
| رأس الحفر | عزم الدوران / سرعة الدوران |
منخفض: 0 ~ 70 دورة في الدقيقة ± عالية: 0 ~ 140 دورة في الدقيقة ± |
||
| أقصى عزم دوران المغزل |
30000 نيوتن متر (0 ~ 70 دورة في الدقيقة) 15000 نيوتن متر (0 ~ 140 دورة في الدقيقة) |
|||
| شد عزم الدوران | 43000 نيوتن | |||
| ضياء المغزل. | φ75 ملم | |||
| زاوية التأرجح | 0 درجة ~ 80 درجة | |||
| الدورية ديا. | 850 ملم | |||
| سكتة دماغية | 12.9 م | |||
| ماكس قوة الرفع | 800 كيلو نيوتن | |||
| سرعة الرفع القصوى | 28 م / دقيقة | |||
| قوة التغذية القصوى | 200 كيلو نيوتن | |||
| سرعة التغذية القصوى | 55 م / دقيقة | |||
| سارية | سرعة الرفع القصوى | 0 ~ 24 م / دقيقة | ||
| ملاك التعديل | 0 درجة ~ 90 درجة | |||
| ملاك الحفر | 45 درجة ~ 90 درجة | |||
| السكتة الدماغية العلوية | 7000 ملم | |||
| الطول الكامل للصاري العلوي | 13.9 م | |||
| المشبك القدم | أقصى عزم للتقييد | 70000 نيوتن | ||
|
أقصى عزم دوران
|
35000 نيوتن | |||
| أقصى قطر ثقب للوحة المرساة | φ600 ملم | |||
| رافعة (اختياري) | أقصى قوة رفع لمحور حبل واحد فارغ | 32 كيلو نيوتن | ||
| قطر الحبل | φ10 ملم | |||
| قدرة الحبل | 120 م | |||
| الهيكل |
هيكل الزاحف الصلب محرك ذو سرعتين + مخفض سفر |
ارتفاع 0 ~ 2 كم / ساعة
منخفض 0 ~ 1 كم / ساعة |
||
| غرفة التشغيل | غرفة التحكم القياسية للنفط API ، ومقياس الحفر ونظام مراقبة موقع البئر |
ارتفاع: 2.5 م المساحة: 20 متر مربع |
||
| آحرون | أبعاد العمل | 9500 × 3200 × 19500 مم | ||
| البعد النقل | 13500 × 3200 × 3400 مم | |||
| الوزن الكلي | 49000 كجم | |||
تكوين المكونات الرئيسية للمعدات
| قوة المحرك | |||||||
| محرك ديزل | 220KW / 2200r / دقيقة | 2 مجموعات | |||||
|
1 يمكن تشغيل محرك الديزل بشكل منفصل أو بالتوازي ، وتكون السرعة بطيئة عند التشغيل بمفرده. 2 التحكم الإلكتروني في الخانق عن بعد ، يتم تنفيذ معلمات الديزل في غرفة العمليات. 3 معايير انبعاثات المركبات EFI China III |
|||||||
| اقتران مرن | سلسلة BOWX-6 | 2 مجموعات | ألمانيا CENTA | ||||
| مضخة هيدروليكية | 90R130ERR130JRR060 سلسلة | 6 مجموعات | شركة دانفوس | ||||
| الهيكل | |||||||
| الزاحف | عرض الزاحف 600 مم | 1 مجموعة | |||||
| محرك مجنزر | سلسلة TM70 | 2 مجموعات | شركة دوسان كوريا المحدودة | ||||
| رئيس السلطة | |||||||
| محرك دوار | سلسلة MS18 أو A6VM | 4 مجموعات | بوكراني أو ريكسروث | ||||
| ناقل الحركة | 1 مجموعات | ||||||
| سارية الحفر | |||||||
| بناء | الصاري التلسكوبي ، هيكل سلسلة الأسطوانة ، ختم الأسطوانة يعتمد ختم باركر الألماني | ||||||
| الونش العلوي | 2 طن | 1 مجموعة | مخفض الونش الهيدروليكي | ||||
| ونش التسجيل (اختياري) | |||||||
| قوة الرفع | 1.2 طن | 1 مجموعة | محرك من الولايات المتحدة الأمريكية إيتون | ||||
| النظام الهيدروليكي | |||||||
| صمام التحكم الرئيسي |
PVG100 + PVG32series
|
دانفوس | |||||
| أنبوب هيدروليكي | شركة ايطاليا الباسلة | ||||||
| فلتر هيدروليكي | دقة 10 ش | مصنع الصين المهنية | |||||
| غرفة التشغيل | |||||||
| غرفة التشغيل | تكيف | 1 مجموعة | مصنع الصين المهنية | ||||
