تفاصيل المنتج:
|
| نوع: | جهاز الحفر الأساسي الهيدروليكي السطحي الكامل | نموذج: | CR16 |
|---|---|---|---|
| محرك: | Cummins QSB6.7 (المرحلة الثانية من الاتحاد الأوروبي) | قدرة الحفر: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| أبعاد النقل: | 5980 × 2240 × 2480 مم | وزن: | 10500 كجم |
| إبراز: | جهاز الحفر الأساسي 2050m,جهاز الحفر الأساسي 240 حصان,جهاز الحفر الأساسي لمحرك الديزل |
||

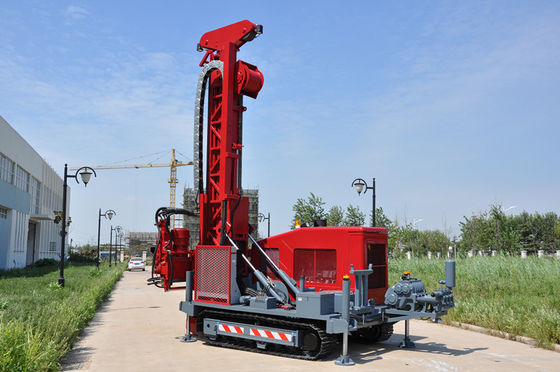

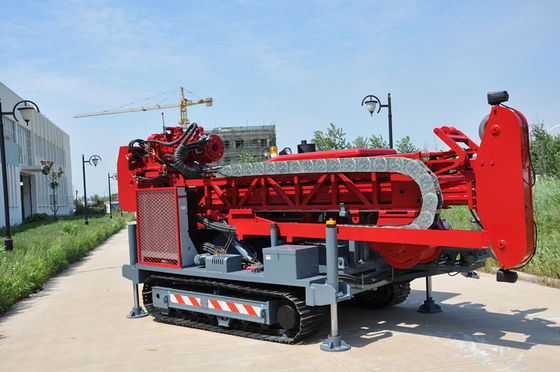

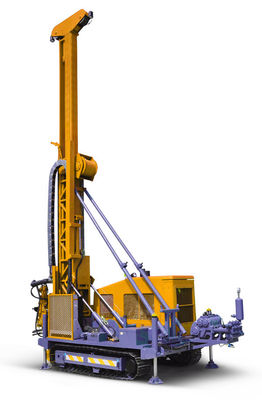

6.7L 178kW (240HP) محرك الديزل Cummins آلة الحفر الأساسية الهيدروليكية بالكامل 2050m
تحديث المعدات المتطورة لآلة الحفر HYDX-6.
مجهزة بصمامات موازنة لزيادة الأمان عند وضع الصاري.
يسهل تشغيل النظام الهيدروليكي البسيط وصيانته ، وتوفر أذرع الرفع إلى ناقل الحركة أمانًا إضافيًا للمشغل.
تتيح المضخات الهيدروليكية المزدوجة المزودة بمضخة مساعدة تعمل بمنفذ PTO سهولة الصيانة.
يوفر التصميم الصلب أداءً فائقًا وموثوقية حتى في ظل أصعب الظروف.
فكوك زنبركية غاز النيتروجين الحاصلة على براءة اختراع مع وظيفة إغلاق هيدروليكية للفتح / الزنبرك لضمان التشغيل الآمن من الفشل.
محرك ديزل | نموذج | Cummins QSB6.7 (الاتحاد الأوروبي المرحلة IIIA) |
| الإزاحة | 6.7 لتر | |
| قوة | 178 كيلو واط (240 حصانًا) | |
| تقييمه RPM | 2000 دورة في الدقيقة | |
قدرة الحفر | BQ | 2050 م |
| NQ | 1650 م | |
| HQ | 1350 م | |
| PQ | 950 م | |
رأس الحفر |
دوران المحرك | محرك هيدروليكي ثنائي السرعات
|
| دورة في الدقيقة | ثلاث نوبات تغيير ستبليس: 0-1250 دورة في الدقيقة | |
| النسب | الأول 8.2: 1 2 4.2: 1 3nd 1: 1 | |
| فتاحة الرأس |
طريقة انزلاق جانبية مع محرك هيدروليكي | |
ظرف هيدروليكي (PQ) |
يفتح هيدروليكيًا ، قرص زنبركي ، عادة من النوع المغلق القدرة المحورية القابضة 243000 نيوتن | |
| الأعلى.عزم الدوران | 6750 نيوتن متر | |
| قطر عقد | 121 ملم | |
| الأعلى.قدرة الرفع للمغزل | 250 كيلو نيوتن | |
الأعلى.قوة التغذية
| 110 كيلو نيوتن | |
مضخة أولية
| المضخة الهيدروليكية: مضخة ثلاثية ذات مكبس متغير الإزاحة لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية. مع نظام استشعار الحمل. | المنتج: دانفوس الدنماركي المضخة الأولى: 260LPM عند 31.5 ميجا باسكال المضخة الثانية: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال المضخة الثالثة: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال |
الخزان الهيدروليكي | الاهلية | 420 لتر (111 جالون أمريكي) |
قدرة الرافعة الرئيسية | سرعة الرفع (سلك واحد) | 0-75 م / دقيقة (أسطوانة عارية) |
| قوة الرفع (سلك واحد) | 120 كيلو نيوتن | |
| قطر الأسلاك الفولاذية | 22 مم (0.86 بوصة) | |
| طول السلك الفولاذي | 45 م | |
قدرة الرافعة السلكية | قوة الرفع (سلك واحد) | 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية) |
| قطر الأسلاك الفولاذية | 6 مم (0.24 بوصة) | |
| طول السلك الفولاذي | 2200 م | |
سارية | ارتفاع الصاري | 9.5 م |
| زاوية تعديل الصاري | 0 درجة - 90 درجة | |
| زاوية الحفر | 45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل
| |
| تغذية السكتة الدماغية | 3700 ملم | |
| ضربة الانزلاق | 1000 مم | |
| سحب التغذية | 25 طن | |
| اقتحام التغذية | 9 طن | |
| رود بول | 3 أمتار أو 6 أمتار (9.84 قدمًا أو 19.68 قدمًا) | |
مضخة الطين | اكتب |
مكبس ثلاثي للمضخة الترددية |
| نموذج | BW320 | |
| ضربة | 110 مم (4.3 بوصة) | |
| حجم الإخراج | 320 لتر / دقيقة | |
| ضغط التفريغ | 8.0 ميجا باسكال | |
| 井口 夹持 器 مشبك القدم | لقط النطاق | 55.5-118 ملم من خلال الفتحة Ф165mm |
آحرون | وزن | 10.50 طن |
L × W × H) أبعاد النقل | 5980 × 2240 × 2480 مم | |
| طريقة النقل | الزاحف الصلب
| |
* تم حساب الأرقام الواردة في هذه الجداول ، بناءً على الخبرات الميدانية ، ويمكن توقعها بشكل معقول.ستعتمد قدرة الحفر الفعلية على الأدوات والظروف المعلقة ، وتقنيات الحفر والمعدات المستخدمة.
| ||
