| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SINOCOREDRILL |
| إصدار الشهادات: | ISO9001 ,CE |
| رقم الموديل: | كر 15 |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 3 أشهر |
| يكتب: | جهاز الحفر الأساسي السطحي الهيدروليكي الكامل | نموذج: | سي ار 15 |
|---|---|---|---|

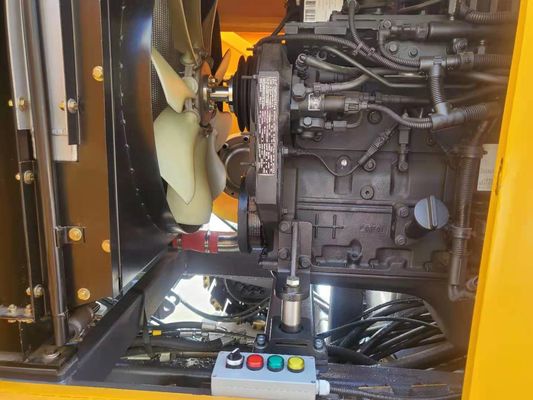

| محرك: | Cummins QSB6.7 (الاتحاد الأوروبي المرحلة IIIA) 178 كيلو واط | قدرة الحفر: | BQ 2050M NQ 1650M HQ 1350M PQ 950M |
| أبعاد النقل: | 5980 × 2240 × 2480mm | وزن: | 10500 كجم |
| إبراز: | 1650m جهاز الحفر الأساسي الماسي,جهاز استكشاف 1650m,جهاز الحفر الأساسي الماسي sinocoredrill |
||

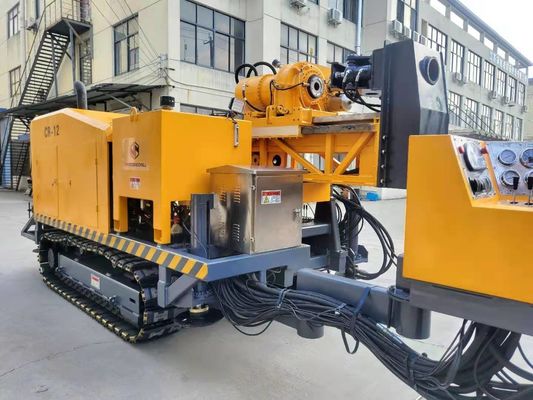

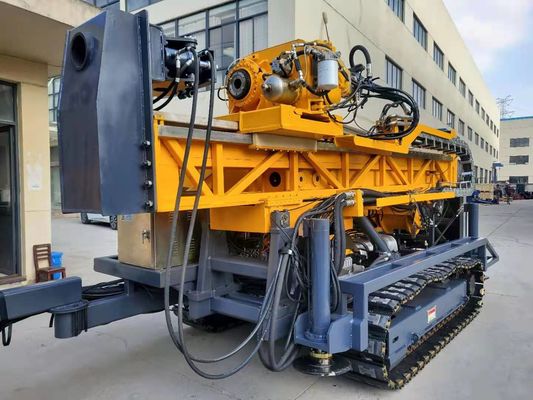

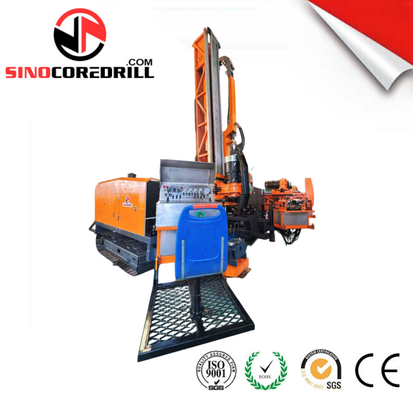

حفارة حفر أساسية ماسية هيدروليكية كاملة 1650 مترًا، حفارة استكشاف لمشروع تعدين الفحم والذهب والنحاس والحديد
تحديث نموذج HYDX-6A حفارة حفر هيدروليكية كاملة
CR15 هو معدات متطورة مصممة ومصنعة على أساس سنوات عديدة من البحث المشترك والخبرة العملية للمهندسين من أستراليا وألمانيا وروسيا والصين. الحفارة مدمجة، متكيفة مع خصوصيات تكنولوجيا الحفر، ومجهزة بالكثير من الوظائف المفيدة والعملية. يتم إنتاج معظم مكونات الحفارة من قبل الشركات الرائدة عالميًا: المكونات الهيدروليكية من قبل الشركات المصنعة المعروفة من أمريكا وأوروبا، الرافعة - بواسطة Rexroth (ألمانيا)، المحرك - بواسطة DEUTZ (ألمانيا). يضمن التصميم الدقيق والتحكم الصارم في الجودة معايير فنية ممتازة ودرجة عالية من موثوقية حفارة الحفر الأساسية.
تتميز حفارة الحفر الأساسية الهيدروليكية الكاملة CR15 بمظهر خارجي رائع، وهيكل مضغوط، ووظائف موثوقة، ونظام تشغيل مرن. كل هذه العناصر جعلت من حفارة الحفر الأساسية الهيدروليكية هذه الخيار الأفضل بين نفس المنتجات في الأسواق المحلية والخارجية.
يمكن تطبيق آلة الحفر الهيدروليكية هذه على الحفر المائل والرأسي. كونها حفارة مجهزة بالماس ولقمة سبيكة الكربيد، يمكن استخدام حفارة الحفر الهيدروليكية الكاملة هذه في مجالات الجيولوجيا، وعلم المعادن، وتعدين الفحم، وصناعة الأسلحة النووية، وقياس علم المياه.
حفارة الحفر الأساسية المثبتة على الزاحف متنقلة ومستقرة أثناء التشغيل. تتوافق أبعاد النقل الخاصة بها مع المعيار. تم تجهيز حفارة الحفر الأساسية بنظام تغذية قوي، ورافعة خط رئيسي، ومحرك DEUTZ يجعل الحفر أكثر كفاءة. تجعل الصاري التلسكوبي ورافعات التسوية الهيدروليكية الحفارة سهلة التشغيل. تتميز حفارة الحفر بتصميم حديث وميزات أمان مدروسة.
المواصفات:
| الموديل | العنصر | CR15 | CR20 | CR25 |
| الموديل | Cummins QSB6.7 (EU Stage IIIA) | Cummins QSLB8.9 (EU Stage IIIA) | Cummins QSZ13-C400-II (EU Stage IIIA) | |
| محرك ديزل | الإزاحة | 6.7 لتر | 8.9 لتر | 13 لتر |
| الطاقة | 178 كيلو واط (240 حصانًا) | 242 كيلو واط (325 حصانًا) | 298 كيلو واط (400 حصانًا) | |
| دورة في الدقيقة المقدرة | 2000 دورة في الدقيقة | 2100 دورة في الدقيقة | 1900 دورة في الدقيقة | |
| BQ | 2050 م | 2850 م | 3100 م | |
| قدرة الحفر | NQ | 1650 م | 2250 م | 2550 م |
| HQ | 1350 م | 1850 م | 2050 م | |
| PQ | 950 م | 1350 م | 1650 م | |
| محرك هيدروليكي ثنائي السرعات | محرك هيدروليكي ثنائي السرعات | محرك هيدروليكي ثنائي السرعات | ||
| رأس الحفر | محرك الدوران | المنتج: Rexroth من ألمانيا | المنتج: Rexroth من ألمانيا | المنتج: Rexroth من ألمانيا |
| دورة في الدقيقة | ثلاث نوبات | ثلاث نوبات | ثلاث نوبات | |
| تغيير بدون توقف: 0-1250 دورة في الدقيقة | تغيير بدون توقف: 0-1250 دورة في الدقيقة | تغيير بدون توقف: 0-1250 دورة في الدقيقة | ||
| النسب | الأولى 8.2:1 | الأولى 8.2:1 | الأولى 8.2:1 | |
| الثانية 4.2:1 | الثانية 4.2:1 | الثانية 4.2:1 | ||
| الثالثة 1:1 | الثالثة 1:1 | الثالثة 1:1 | ||
| طريقة انزلاق جانبية مع محرك هيدروليكي | طريقة انزلاق جانبية مع محرك هيدروليكي | طريقة انزلاق جانبية مع محرك هيدروليكي | ||
| مشبك هيدروليكي (PQ) | يفتح هيدروليكيًا، تثبيت زنبرك القرص، النوع المغلق عادةً C | يفتح هيدروليكيًا، تثبيت زنبرك القرص، النوع المغلق عادةً C | يفتح هيدروليكيًا، تثبيت زنبرك القرص، النوع المغلق عادةً C | |
| سعة الإمساك المحوري 243000 نيوتن | سعة الإمساك المحوري 294000 نيوتن | سعة الإمساك المحوري 294000 نيوتن | ||
| الحد الأقصى للعزم | 6750 نيوتن·متر | 7550 نيوتن·متر | 8750 نيوتن·متر | |
| قطر الإمساك | 121 ملم | 121 ملم | 121 ملم | |
| الحد الأقصى لقدرة رفع المغزل | 250 كيلو نيوتن | 320 كيلو نيوتن | 320 كيلو نيوتن | |
| الحد الأقصى لقوة التغذية | 110 كيلو نيوتن | 140 كيلو نيوتن | 140 كيلو نيوتن | |
| المضخة الهيدروليكية: | المنتج: Danfoss من الدنمارك | المنتج: Danfoss من الدنمارك | المنتج: Danfoss من الدنمارك | |
| المضخة الأولية | مضخة ثلاثية متغيرة الإزاحة بمكبس محوري لقيادة الدوار، ومضخة الطين الونش ورافعات التسوية. | المضخة الأولى: 260 لترًا في الدقيقة عند 31.5 ميجا باسكال | المضخة الأولى: 380 لترًا في الدقيقة عند 35 ميجا باسكال | المضخة الأولى: 380 لترًا في الدقيقة عند 35 ميجا باسكال |
| مع نظام استشعار الحمل. | المضخة الثانية: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال | المضخة الثانية: 260 لترًا في الدقيقة عند 31.5 ميجا باسكال | المضخة الثانية: 260 لترًا في الدقيقة عند 31.5 ميجا باسكال | |
| المضخة الثالثة: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال | المضخة الثالثة: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال | المضخة الثالثة: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال | ||
| السعة | 420 لترًا (111 جالونًا أمريكيًا) | 500 لتر (111 جالونًا أمريكيًا) | 500 لتر (111 جالونًا أمريكيًا) | |
| خزان هيدروليكي | ||||
| سرعة الرفع (سلك واحد) | 0-75 م/دقيقة (أسطوانة عارية) | 0-80 م/دقيقة (أسطوانة عارية) | 0-50 م/دقيقة (أسطوانة عارية) | |
| سعة الرافعة الرئيسية | قوة الرفع (سلك واحد) | 120 كيلو نيوتن | 160 كيلو نيوتن | 180 كيلو نيوتن |
| قطر السلك الفولاذي | 22 ملم (0.86 بوصة) | 26-28 ملم | 26-30 ملم | |
| طول السلك الفولاذي | 45 م | 55 م | 55 م | |
| قوة الرفع (سلك واحد) | 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية) | 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية) | 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية) | |
| سعة رافعة خط الأسلاك | قطر السلك الفولاذي | 6 ملم (0.24 بوصة) | 6 ملم (0.24 بوصة) | 6-8 ملم |
| طول السلك الفولاذي | 2200 م | 3200 م | 3200 م | |
| ارتفاع الصاري | 9.5 م | 9.5 م | 10.5 م | |
| الصاري | زاوية تعديل الصاري | 0°—90° | 0°—90° | 0°—90° |
| زاوية الحفر | 45º من الأفقي إلى 90º رأسيًا لأسفل | 45º من الأفقي إلى 90º رأسيًا لأسفل | 45º من الأفقي إلى 90º رأسيًا لأسفل | |
| شوط التغذية | 3700 ملم | 3700 ملم | 3700 ملم | |
| شوط الانزلاق | 1000 ملم | 1000 ملم | 1000 ملم | |
| سحب التغذية | 25 طن | 32 طن | 32 طن | |
| دفع التغذية | 9 طن | 14 طن | 14 طن | |
| سحب القضيب | 3 أمتار أو 6 أمتار (9.84 قدم أو 19.68 قدم) | 3 أمتار أو 6 أمتار (9.84 قدم أو 19.68 قدم) | 3 أمتار أو 6 أمتار (9.84 قدم أو 19.68 قدم) | |
| النوع | ||||
| مضخة الطين | مضخة ترددية ثلاثية الغطاس | مضخة ترددية ثلاثية الغطاس | مضخة ترددية ثلاثية الغطاس | |
| الموديل | BW320 | BW500 | BW 600 | |
| الشوط | 110 ملم (4.3 بوصة) | 110 ملم (4.3 بوصة) | 110 ملم (4.3 بوصة) | |
| حجم الإخراج | 320 لترًا/دقيقة | 500 لتر/دقيقة | 600 لتر/دقيقة | |
| ضغط التفريغ | 8.0 ميجا باسكال | 8.0 ميجا باسكال | 8.0 ميجا باسكال | |
| مشبك القدم | نطاق التثبيت | 55.5-118 ملم | 55.5-118 ملم | 55.5-118 ملم |
| من خلال الفتحة Ф165mm | من خلال الفتحة Ф165mm | من خلال الفتحة Ф165mm | ||
| الوزن | 10.50 طن | 13.50 طن | 16.50 طن | |
| أخرى | 5980×2240×2480 ملم | 6250×2240×2480 ملم | 6950×2260×2550 ملم | |
| أبعاد النقل | ||||
| طريقة النقل | زاحف فولاذي | زاحف فولاذي | زاحف فولاذي |
