| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | SINOCOREDRILL |
| إصدار الشهادات: | ISO9001 ,CE |
| رقم الموديل: | CR25 |
| الحد الأدنى لكمية: | قابل للتفاوض |
|---|---|
| الأسعار: | negotiable |
| تفاصيل التغليف: | حزمة التصدير القياسية |
| وقت التسليم: | 3 أشهر |
| يكتب: | جهاز الحفر الأساسي السطحي الهيدروليكي الكامل | نموذج: | CR25 |
|---|---|---|---|
| محرك: | الكمون QSZ13-C400-II (الاتحاد الأوروبي المرحلة IIIA) | قدرة الحفر: | بق 3100م ق 2550م مقر 2050م ق 1650م |
| أبعاد النقل: | 6950×2260×2550 ملم | وزن: | 16500 كجم |
| إبراز: | عملية بسيطة محرك الحفر الأساسي,منصة الحفر الأساسية للاستكشاف الجيولوجي,أداة الحفر الأساسية CR25,Geological Exploration Core Drill Rig,CR25 Core Drill Rig |
||

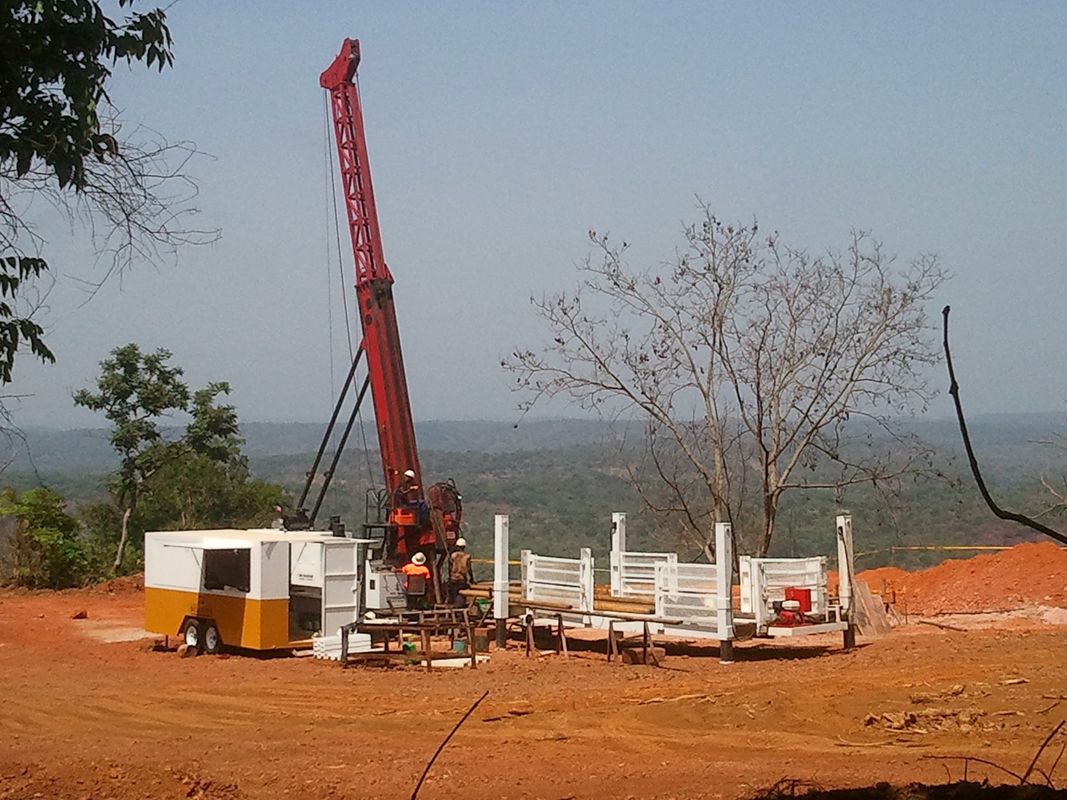

هيكل مضغوط عملية بسيطة CR25 13L 298 كيلوواط 3100m BQ حفر جوهري للاستكشاف الجيولوجي
تحديث المعدات المتقدمة لـ " هايدكس - 8 " آلة الحفر
CR series core drill rig is a new type of full hydraulic core drilling machine designed and manufactured by our factory based on years of experience in geological exploration and the current market and users’ most requirements . تستخدم هذه الآلة للمنطقة السهلة ، التلوية ، والعمل تحت بيئة من درجة حرارة عالية ، المناطق الباردة.الرافعة والهيكل المتكامل الآخر ، ويمكن أيضا أن تكون مخصصة منصة شاحنة هيكل، ويتم استخدامها أساسا لمسح المعادن وغير المعدنية الصلبة المعدنية والاستكشاف، بالإضافة إلى ذلك يمكن أيضا أن تستخدم في التنقيب الهندسي الجيولوجية،المسح الهيدرولوجى، الاستطلاع والاستكشاف من حقول النفط والغاز ، حفر الآبار المائية الخ.انها المعدات الحفر القلب المثالي.
ممعايير أداء CR25
|
محركات الديزل |
النموذج | كومينز QSZ13-C400-II (EU Stage IIIA) |
| النزوح | 13 لتر | |
| القوة | 298 كيلوواط (400 حصان) | |
| الدورانات المسجلة | 1900 دورة في الدقيقة | |
|
قدرة الحفر |
BQ | 3100 متر |
| القيمة الوطنية | 2550 متر | |
| المقر | 2050 متر | |
| PQ | 1650 متر | |
|
رأس الحفر |
محرك الدوران |
محرك هيدروليكي ذو سرعاتين ريكسروث من ألمانيا |
| RPM |
ثلاث نوبات التغيير بدون خطوة: 0-1250 RPM |
|
| النسب |
الثامنة الأولى2:1 الثانية 42:1 الثالثة:1 |
|
| مفتوح الرأس |
طريقة الزحف الجانبي مع القيادة الهيدروليكية |
|
|
الهيدروليكي تشاك ((PQ)) |
294000N مفتوح هيدروليكياً، مشبك رأس القرص، عادةً من النوع المغلق C قدرة المحور على الاحتفاظ بـ 294000 ن |
|
| أقصى عزم | 8750 N·m | |
| حافظ على القطر | 121 ملم | |
| أقصى قدرة الرفع للفول | 320 كيلون | |
|
أقصى قدرة تغذية
|
140 كيلون | |
|
المضخة الرئيسية
|
مضخة هيدروليكية: محوري المكبس متغير التشغيل مضخة ثلاثية للقيادة من الدوار، مضخة الطين الرافعة & جاكات التسوية. مع نظام استشعار الحمل. |
المنتج: دانفوس من الدنمارك المضخة الأولى: 380LPM عند 35 MPa المضخة الثانية: 260LPM عند 31.5MPa المضخة الثالثة: 130 LPM عند 31.5MPa |
|
خزان هيدروليكي |
السعة | 500 لتر (111 جالون أمريكي) |
|
سعة الرفع الرئيسي |
سرعة الرفع (سلك واحد) | 0-50 م/دقيقة ((طبل عاري) |
| قوة رفع (سلك واحد) | 180 كيلون | |
| قطر سلك الصلب | 26-30 ملم | |
| طول سلك الصلب | 55 متر | |
|
قدرة الرفع السلكي |
قوة رفع (سلك واحد) | 15 kN ((3372 lbf) (طبول عاري) |
| قطر سلك الصلب | 6-8 ملم | |
| طول سلك الصلب | 3200 متر | |
|
الصخرة |
ارتفاع الصاري | 10.5 م |
| زاوية تعديل الصاري | 0° ≈ 90° | |
| زاوية الحفر |
45 درجة من الأفقي إلى 90 درجة عمودية
|
|
| السكتة الدماغية | 3700 ملم | |
| ضربة الانزلاق | 1000 ملم | |
| سحب الغذاء | 32 طن | |
| قوة الدفع | 14 طن | |
| سحب العصا | 3 أمتار أو 6 أمتار (9.84 قدم أو 19.68 قدم) | |
|
مضخة الوحل |
النوع |
مضخة متبادلة مضخة ثلاثية |
| النموذج | BW 600 | |
| السكتة الدماغية | 110mm ((4.3 بوصة) | |
| حجم الإنتاج | 600 لتر/دقيقة | |
| ضغط التفريغ | 8.0 Mpa | |
| مشبك القدم | نطاق القيود |
55.5-118 ملم من خلال فتحة Ф165mm |
|
غيرها |
الوزن | 16.50 طن |
|
(L × W × H) أبعاد النقل |
6950 × 2260 × 2550 ملم | |
| وسيلة النقل | زاحف فولاذي |
|
تفاصيل المكونات الرئيسية المستوردة
|
||||
| البند | أجزاء | المصنع | كمية | ملاحظات |
| 1 |
محرك الدوران |
ألمانيا Rexroth GmbH |
2 | A6VM107 |
| 2 |
مضخة هيدروليكية |
شركة دانفوس المحدودة |
4 | |
| 3 |
صمام التحكم الرئيسي |
شركة دانفوس المحدودة |
3 | PVG100،PVG32-2 |
| 4 |
محرك الحد من الرافعة الرئيسية |
ألمانيا Rexroth GmbH |
1 | |
| 5 |
محرك الرافعة الثانوي |
شركة إيتون الأمريكية |
1 | |
| 6 |
محرك القيادة المتنقلة |
شركة كوريا جيجين الهيدروليك |
2 | |
| 7 |
ربط مرن |
الشركة الألمانية كتر |
1 | |
| 8 |
محركات الديزل |
(دونغفينغ كومنز باور سي) |
1 | |
| 9 |
مضخة الوحل |
شركة جيانغسو لفيلة الآلات المحدودة |
1 | BW 600 |
| 10 |
مشبك هيدروليك |
إنتاج الذات |
1 | |
| 11 |
حامل رأس البئر |
إنتاج الذات |
1 | |
| 12 |
منصة التشغيل |
إنتاج الذات |
1 | |
| 13 |
هيكل الزحام |
إنتاج الذات |
1 | |
| 14 |
الطوق (تلسكوبي) |
إنتاج الذات |
1 | |
| 15 |
رأس الحفر |
إنتاج الذات |
1 | |
| 16 |
المركزية العليا والسفلية |
إنتاج الذات |
2 | المقر الرئيسي |
| 17 |
فك رأس الحفر |
2 | المقر الرئيسي | |
| 18 |
فكي حامل رأس البئر |
2 | المقر الرئيسي | |
| 19 |
جهاز الحماية |
إنتاج الذات |
||
| 20 |
الدعم الإضافي |
1 | ||
| 21 |
ملحقات الآلة |
إنتاج الذات |
1 | |
