تفاصيل المنتج:
|
عرض: | خيارات شاشة LED و LCD | وظائف الحماية: | الشحن الزائد ، الحمل الزائد |
---|---|---|---|
وضع الشحن: | PWM ، MPPT | نوع البطارية: | جل ، SLD ، FLD ، Usr |
خرج USB: | 5 فولت / 1 أمبير | ||
تسليط الضوء: | شاشة عرض LCD تعمل بالطاقة الشمسية MPPT تحكم,شاشة عرض LCD تعمل بالطاقة الشمسية PWM تحكم,وحدة تحكم بالطاقة الشمسية للشحن الزائد |
وحدة تحكم الشحن بالطاقة الشمسية PWM تحكم MPPT تحكم LED وخيارات شاشة عرض LCD

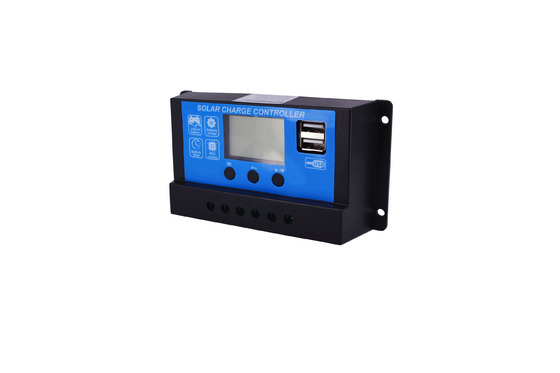

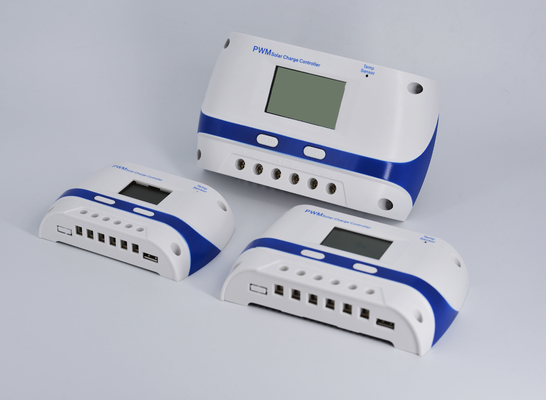

مراقب شحن الطاقة الشمسية PWM
وصف
تعمل وحدة التحكم في شحن الطاقة الشمسية كعقل للنظام الكهروضوئي لتنسيق عمل الألواح الشمسية والبطارية والحمل.يمكن أن يحسن استخدام الألواح الشمسية وحماية البطارية.
دلائل الميزات
خيارات شاشة LED و LCD
وظائف الحماية مثل الشحن الزائد والحمل الزائد والاتصال العكسي
زيادة كفاءة الشحن بنسبة 3٪ إلى 6٪ ، مقارنة بالشحن غير PWM
نموذج | SLC-GP2410F | SLC-GP2420F | SLC-GP2430F | SLC-GP2440F | SLC-GP2450F | SLC-GP2460F |
الفولتية الكهروضوئية | ≤50 فولت | ≤50 فولت | ≤50 فولت | ≤50 فولت | ≤50 فولت | ≤50 فولت |
التصنيف الحالي المسؤول | 10 أ | 20 أ | 30 أ | 40 أ | 50 أ | 60 أ |
تصنيف جهد النظام | 12 فولت / 24 فولت تلقائي | 12 فولت / 24 فولت تلقائي | 12 فولت / 24 فولت تلقائي | 12 فولت / 24 فولت تلقائي | 12 فولت / 24 فولت تلقائي | 12 فولت / 24 فولت تلقائي |
تيار التفريغ المقدر | 10 أ | 20 أ | 30 أ | 40 أ | 50 أ | 60 أ |
وضع الشحن | PWM | PWM | PWM | PWM | PWM | PWM |
تعويم شحن الجهد | 13.8 فولت (13 فولت -15 فولت) × 1 / × 2 | |||||
الجهد Avsorption | 14.4 فولت (13 فولت -15 فولت) × 1 / × 2 | |||||
الجهد LVD | 10.7 فولت (10 فولت -14 فولت) × 1 / × 2 | |||||
الجهد LVR | 12.6 فولت (10 فولت - 14 فولت) × 1 / × 2 | |||||
الجهد HVD | 16.0 فولت × 1 / × 2 | |||||
الجهد HVR | 15.5 فولت × 1 / × 2 | |||||
وضع العمل للتحميل | التحكم في الضوء ، التحكم في الوقت والضوء ، الوضع العادي | |||||
جهد التحكم في الضوء | 5 فولت (1 فولت -10 فولت) × 1 / × 2 | - | ||||
انخفاض جهد دائرة الشحن | < 0.3 فولت | < 0.22 فولت | ||||
انخفاض جهد دائرة التفريغ | < 0.18 فولت | < 0.12 فولت | ||||
لا خسارة الحمل | ≤12mA (12 فولت) ، ≤14mA (24 فولت) | |||||
خرج USB | 5 فولت / 1 أمبير | غير متاح | ||||
نوع البطارية | جل ، SLD ، FLD ، Usr | |||||
تركيب حجم الكابل | ≤6 مم² | ≤10 مم² | ≤16 مم² | ≤16 مم² | ≤25 مم² | ≤25 مم² |
درجة حرارة العمل | ﹣10 ℃ إلى 50 | 20 ℃ إلى 50 | ||||
الأبعاد (مم) | 130 * 75 * 38 | 140 * 85 * 42.5 | 160 * 95 * 45 | 196 * 111 * 54 | 188 * 125 * 48.5 | 188 * 125 * 56 |
وزن | 175 جرام | 230 جرام | 327 جرام | 395 جرام | 565 جرام | 715 جرام |

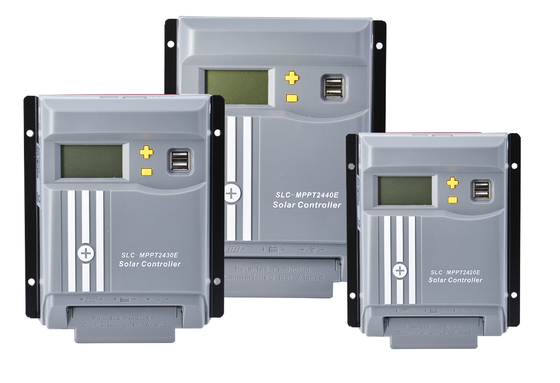

سلسلة MPPT للتحكم في شحن الطاقة الشمسية
وصف
تعمل وحدة التحكم في شحن الطاقة الشمسية كعقل للنظام الكهروضوئي لتنسيق عمل الألواح الشمسية والبطارية والحمل.يمكن أن يحسن استخدام الألواح الشمسية وحماية البطارية.
دلائل الميزات
كفاءة تتبع لا تقل عن 99.5٪
ذروة كفاءة الصرف تصل إلى 97٪
12Voltage و 24Voltage من تحديد الذات
متوافق مع أنواع مختلفة من البطاريات: مثل Seal و GEL و Flooded و LiFePO4 وبطارية الليثيوم وما إلى ذلك
يتم توفير وضع الاتصال: مثل Bluetooth و wifi ومنفذ RS485 كلها متاحة
أوضاع مختلفة للتحكم في الحمل: الوضع العام ، ووضع التحكم في الإضاءة ، ووضع الوقت المزدوج ، ووضع الشحن النقي
نموذج | SLC-MPPT2410E | SLC-MPPT2420E | SLC-MPPT2430E | SLC-MPPT2440E | |||
جهد النظام | 12 فولت / 24 فولت تلقائي | ||||||
نطاق جهد البطارية | 9 ~ 23 فولت | ||||||
ماكس شحن الحالي | 10 أ | 20 أ | 30 أ | 40 أ | |||
ماكس PV الجهد | 100 فولت | ||||||
نوع البطارية | USER ، FLOOED ، AGM ، GEL ، LIFEPO4 ، LITHIUM | ||||||
معادلة المسؤول | SLD: 14.6V ، GEL: null ، FLD: 14.8V | ||||||
رسوم الامتصاص | SLD: 14.4V ، GEL: 14.2V ، FLD: 14.6V | ||||||
تعويم المسؤول | GEL، SLD، FLD: 13.8 فولت | ||||||
فصل الجهد المنخفض | GEL، SLD، FLD: 10.8 فولت | ||||||
إعادة توصيل الجهد المنخفض | GEL، SLD، FLD: 12.6 فولت | ||||||
لا يوجد استهلاك للحمل | ≤ 40mA | ||||||
فصل الجهد العالي | 16 فولت | ||||||
معادلة وقت الشحن | ساعاتين | ||||||
وقت شحن الامتصاص | ساعاتين | ||||||
جهد التحكم في الضوء | 5 فولت | ||||||
تعويض درجة الحرارة | -4mV / خلية / C | ||||||
انخفاض جهد حلقة الشحن | ≤0.29 فولت | ||||||
انخفاض الجهد في حلقة التفريغ | ≤0.16 فولت | ||||||
نطاق درجة حرارة شاشة LCD | -20 درجة مئوية ~ +70 درجة مئوية | ||||||
درجة حرارة العمل | -20 درجة مئوية ~ + 55 درجة مئوية | ||||||
درجة حرارة التخزين | -30 درجة مئوية ~ + 80 درجة مئوية | ||||||
رطوبة | 0-9٪ ، Nocondensation | ||||||
الشكوى | التأريض الإيجابي | ||||||
وضع الاتصال | بريد RS485 ، RJ45 |
