تفاصيل المنتج:
|
| اكتب: | جهاز الحفر العمودي نوع رفوف التروس | محرك: | محرك ديزل |
|---|---|---|---|
| قدرة الحفر: | 102 （4 بوصات) / 127 （5 بوصات) / 140 (5 1/2 بوصات) | نوع الهيكل: | شنت الزاحف أو شاحنة |
| ضربة رأس السلطة: | 13 م | الصاري: | 3.2 م |
| تسليط الضوء: | 3700m جهاز الحفر العلوي,3700m جهاز حفر الزيت العلوي,جهاز حفر ذو محرك علوي ISO9001 |
||

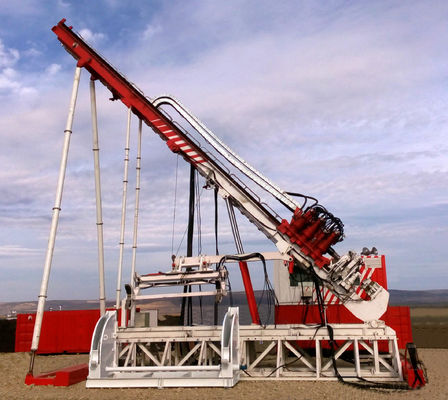

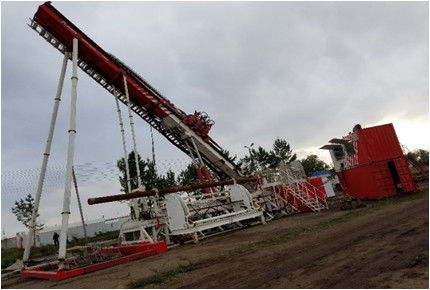

3700m هيدروليكي علوي محرك الحفر العمودي نوع رفوف التروس للنفط والغاز
وصف:
جهاز الحفر العمودي من سلسلة TYC هو نوع جديد تم تطويره حديثًا من قبل شركتنا على أساس سنوات عديدة من الخبرة في إنتاج وتصنيع جهاز الحفر بدون خنادق في عملية البناء والتصنيع للبترول وميثان طبقة الفحم ، وفقًا لخصائص جهاز الحفر البناء في حقول النفط والغاز في الداخل والخارج.
ميزة:
تصميم جهاز الحفر ذو أداء معقول وكامل وفائق (مجموعة كاملة من المعدات: المحرك الرئيسي ، وغرفة التحكم ، ومحطة الطاقة ، وما إلى ذلك).
إنها تستخدم بشكل أساسي لحفر آبار النفط ، وميثان طبقة الفحم ، والغاز الصخري ، والغاز الطبيعي في الآبار المائلة بشكل مستقيم.إنها تتميز بالهيكل المدمج ، النقل المريح ، درجة عالية من الأتمتة وتكلفة البناء المنخفضة.كما يمكن استخدامها في هندسة مد خطوط الأنابيب تحت الأرض بدون حفر.
ميزات الجهاز:
1. يعتمد الحفر على محرك هيدروليكي كامل ، والذي يمكن أن يكون من نوع الشاحنة ، والمنصة ، ونوع الزاحف.
2 ، ترس وحامل دفع وسحب نظام التغذية ، حركة مستقرة وموثوقة ؛
3. يمكن للصاري تعديل زاوية الحفر في نطاق 12 ° -90 ° ، والجهاز المتحرك الأمامي والخلفي جديد وفريد من نوعه.
4 ، كابينة الحاوية ، مزودة بتكييف هواء بارد ودافئ ، لتزويد المشغل برؤية جيدة وبيئة عمل واسعة ومريحة ؛
5 ، يمكن تكوينها مع رافعة مساعدة عشوائية ، تحميل وتفريغ مناور أنابيب الحفر التلقائي.
6. يعتمد المثقاب على تكنولوجيا التحكم الكهروهيدروليكي المتقدمة ، وتقنية التحكم المدمجة لاستشعار الحمل المغلق والمفتوح تجعل استهلاك الطاقة وتسخين نظام المثقاب أقل إلى الحد الأدنى ، وتتمتع الماكينة بأكملها بكفاءة عالية.
تخصيص:
| نموذج | TYC-150 | TYC-245 | TYC-320 | |
| قدرة الحفر | φ102 (4 بوصات) | 2500 م | 3200 م | 3700 م |
| φ127 (5 بوصات) | 2000 م | 2500 م | 2900 م | |
| φ140 (5 1/2 بوصات) | 1500 م | 2000 م | 2400 م | |
| محرك | قوة | 338 كيلو واط | 440 كيلوواط (2 مجموعة) | 552 كيلو واط (2 مجموعة) |
| سرعة | 1900 ص / دقيقة | 2100 ص / دقيقة | 2100 ص / دقيقة | |
| نوع | محرك ديزل | محرك ديزل | محرك ديزل | |
| دوران | عزم الدوران / دورة في الدقيقة | 48000 نيوتن 52 ص / دقيقة |
60000 نيوتن متر 50 ص / دقيقة |
80000 نيوتن متر 45 ص / دقيقة |
| 24000 نيوتن 104 ص / دقيقة |
30000 نيوتن 100 ص / دقيقة |
40000 نيوتن 90 ص / دقيقة |
||
| قدرة سحب ودفع | قوة الدفع / السرعة | 1500 كيلو نيوتن 11 م / دقيقة |
2450 كيلو نيوتن 9.6 م / دقيقة |
3200 كيلو نيوتن 10.5 م / دقيقة |
| قوة الدفع / السرعة | 100 كيلو نيوتن 23 م / دقيقة |
1600 كيلو نيوتن 21 م / دقيقة |
2000 كيلو نيوتن 22 م / دقيقة |
|
| قوة الدفع / السرعة | 500 كيلو نيوتن 35 م / دقيقة |
750 كيلو نيوتن 33 م / دقيقة |
900 كيلو نيوتن 35 م / دقيقة |
|
| ترتبط سرعة الدفع بوزن رأس طاقة الصاري للحفارة وقوة الانحناء لأنبوب الحفر. | ||||
| نوع الهيكل | الهيكل المركب على الزاحف | 2 كم / ساعة | 2.2 كم / ساعة | 1.8 كم / ساعة |
| هيكل شاحنة محمولة | 80 كم / ساعة | 80 كم / ساعة | 80 كم / ساعة | |
| نظام التثبيت | مكياج عزم الدوران | 60 كيلو نيوتن متر | 60 كيلو نيوتن متر | 120 كيلو نيوتن متر |
| شاكيل عزم الدوران | 12 كيلو نيوتن متر | 12 كيلو نيوتن متر | 300 كيلو نيوتن متر | |
| مسافة عائمة | 500 ملم | 500 ملم | 500 ملم | |
| من خلال القطر | Φ255 | Φ300 | Φ360 | |
| رأس القوة | السكتة الدماغية | 13 م | 13 م | 13 م |
| نوع التحويل | رف التروس | رف التروس | رف التروس | |
| قطر مائي دوار | Φ75 | Φ89 | Φ102 | |
| سارية | مسافة انزلاق | 3.2 م | 3.2 م | 3.2 م |
| زاوية الضبط | 10-90 درجة | 10-90 درجة | 10-90 درجة | |
| ونش سلكي (اختياري) | سحب القوة | 1.5 طن | 1.5 طن | 1.5 طن |
| سرعة | 200 م / دقيقة | 240 م / دقيقة | 280 م / دقيقة | |
| سعة الحبل | 2000 م | 2500 م | 3000 م | |
| رافعة الحفر (اختياري) |
رفع الأثقال | 6.3 TM | 6.3 TM | 6.3 TM |
| العمل الشعاع | ||||
| غرفة التشغيل | وزن | 5500 كجم | ||
| أبعاد | 6058 مم × 2600 مم × 2600 مم | |||
| الجهاز الرئيسي | وزن | 35 طن | 40 طن | 43 طن |
| أبعاد | 17 م * 3.1 م * 3.3 م | 17.2 م * 3.1 م * 3.3 م |
18.5 م * 3.1 م * 3.3 م |
|
