تفاصيل المنتج:
|
| اكتب: | جهاز الحفر الأساسي الهيدروليكي السطحي الكامل | نموذج: | CR20 |
|---|---|---|---|
| محرك: | Cummins QSLB8.9 (الاتحاد الأوروبي المرحلة IIIA) | قدرة الحفر: | BQ 2850M NQ 12250M HQ 1850M PQ 1350M |
| أبعاد النقل: | 6250 × 2240 × 2480 مم | وزن: | 13500 كجم |

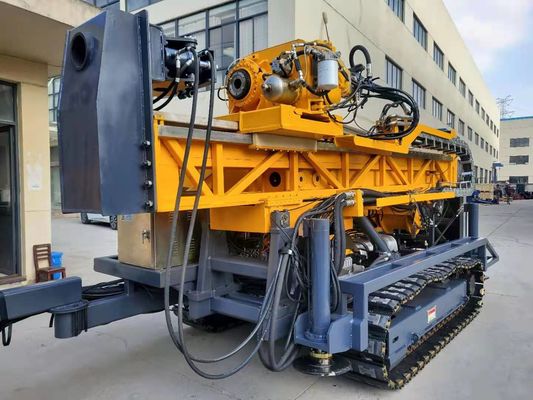

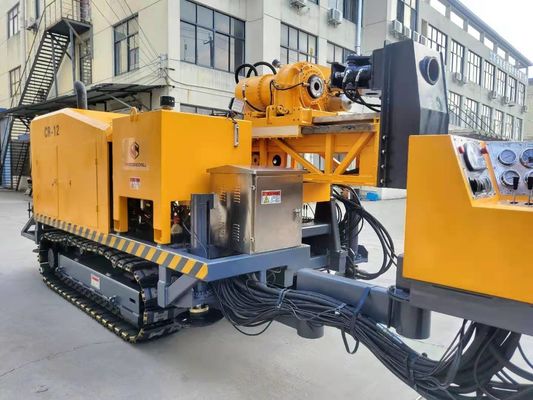

CR20 0 ° - 90 ° 242kw 8.9L NQ 2250m مجموعة سطح تشكيل الصخور العميقة جهاز الحفر الأساسي الهيدروليكي الكامل
تحديث المعدات المتطورة لآلة الحفر HYDX-6.
جهاز الحفر الأساسي من سلسلة CR هو نوع جديد من آلة الحفر الأساسية الهيدروليكية الكاملة التي تم تصميمها وتصنيعها بواسطة مصنعنا بناءً على سنوات من الخبرة في الاستكشاف الجيولوجي والسوق الحالي ومعظم متطلبات المستخدمين.تستخدم هذه الآلة للأراضي المنحدرة والتلال ، والعمل في بيئة ذات درجات حرارة عالية ، ومناطق باردة.تعتمد الماكينة الرئيسية الزاحف ذاتي الدفع للهيكل ، وقوة المحرك ، ومضخة الطين ، والرافعة وغيرها من الهياكل المتكاملة ، كما يمكن تخصيص هيكل شاحنة منصة ، وهي تستخدم بشكل أساسي للمسح والاستكشاف المعدني الصلب غير المعدني ، بالإضافة إلى ذلك ، يمكن أيضًا تستخدم في استكشاف الجيولوجيا الهندسية ، ومسح الهيدروجيولوجيا ، واستطلاع واستكشاف حقول النفط والغاز ، وحفر آبار المياه ، إلخ.تتميز الحفارة بتصميم معقول ، وهيكل مدمج ، وأداء فائق ، وتشغيل بسيط وصيانة مريحة.إنها معدات الحفر المثالية.
|
محرك ديزل |
نموذج | Cummins QSLB8.9 (الاتحاد الأوروبي المرحلة IIIA) | ||||||
| الإزاحة | 8.9 لتر | |||||||
| قوة | 242 كيلو واط (325 حصانًا) | |||||||
| تقييمه RPM | 2100 دورة في الدقيقة | |||||||
|
قدرة الحفر |
BQ | 2850 م | ||||||
| NQ | 2250 م | |||||||
| HQ | 1850 م | |||||||
| PQ | 1350 م | |||||||
|
رأس الحفر |
دوران المحرك |
محرك هيدروليكي ثنائي السرعات المنتج: ريكسروث من ألمانيا |
||||||
| دورة في الدقيقة |
ثلاث نوبات تغيير ستبليس: 0-1250 دورة في الدقيقة |
|||||||
| النسب |
الأول 8.2: 1 2nt 4.2: 1 3nd 1: 1 |
|||||||
| فتاحة الرأس |
طريقة انزلاق جانبية مع محرك هيدروليكي |
|||||||
|
ظرف هيدروليكي (PQ) |
294000 شمالا يفتح هيدروليكيًا ، قرص زنبركي ، عادة من النوع المغلق القدرة المحورية القابضة 294000 نيوتن |
|||||||
| الأعلى.عزم الدوران | 7550 نيوتن متر | |||||||
| قطر عقد | 121 ملم | |||||||
| الأعلى.قدرة الرفع للمغزل | 320 كيلو نيوتن | |||||||
|
الأعلى.قوة التغذية
|
140 كيلو نيوتن | |||||||
|
مضخة أولية
|
المضخة الهيدروليكية: مضخة ثلاثية ذات مكبس متغير الإزاحة لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية. مع نظام استشعار الحمل. |
المنتج: دانفوس الدنماركي المضخة الأولى: 380 لترًا في الدقيقة عند 35 ميجا باسكال المضخة الثانية: 260LPM عند 31.5 ميجا باسكال المضخة الثالثة: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال |
||||||
|
الخزان الهيدروليكي |
الاهلية | 500 لتر (111 جالون أمريكي) | ||||||
|
قدرة الرافعة الرئيسية |
سرعة الرفع (سلك واحد) | 0-80 م / دقيقة (أسطوانة عارية) | ||||||
| قوة الرفع (سلك واحد) | 160 كيلو نيوتن | |||||||
| قطر الأسلاك الفولاذية | 26-28 ملم | |||||||
| طول السلك الفولاذي | 55 م | |||||||
|
قدرة الرافعة السلكية |
قوة الرفع (سلك واحد) | 15 كيلو نيوتن (3372 رطلًا) (أسطوانة عارية) | ||||||
| قطر الأسلاك الفولاذية | 6 مم (0.24 بوصة) | |||||||
| طول السلك الفولاذي | 3200 م | |||||||
|
سارية |
ارتفاع الصاري | 9.5 م | ||||||
| زاوية تعديل الصاري | 0 درجة - 90 درجة | |||||||
| زاوية الحفر |
45 درجة أفقيًا إلى 90 درجة رأسيًا لأسفل
|
|||||||
| تغذية السكتة الدماغية | 3700 ملم | |||||||
| ضربة الانزلاق | 1000 مم | |||||||
| سحب التغذية | 32 طن | |||||||
| اقتحام التغذية | 14 طن | |||||||
| رود بول | 3 أمتار أو 6 أمتار (9.84 قدمًا أو 19.68 قدمًا) | |||||||
|
مضخة الطين |
اكتب | مكبس ثلاثي للمضخة الترددية | ||||||
| نموذج | BW500 | |||||||
| ضربة | 110 مم (4.3 بوصة) | |||||||
| حجم الإخراج | 500 لتر / دقيقة | |||||||
| ضغط التفريغ | 8.0 ميجا باسكال | |||||||
| المشبك القدم | لقط النطاق |
55.5-118 ملم من خلال الفتحة Ф165mm |
||||||
|
آحرون |
وزن | 13.50 طن | ||||||
| أبعاد النقل | 6250 × 2240 × 2480 مم | |||||||
| طريقة النقل | الزاحف الصلب | |||||||
|
تفاصيل المكونات الرئيسية المستوردة
|
||||||||
| 1 |
دوران المحرك |
ألمانيا Rexroth GmbH |
1 | A6VM160 | ||||
| 2 |
مضخة هيدروليكية |
شركة دانفوس المحدودة |
3 | |||||
| 3 |
صمام التحكم الرئيسي |
شركة دانفوس المحدودة |
2 | PVG100 ، PVG32-2 | ||||
| 4 |
مخفض محرك الونش الرئيسي |
ألمانيا Rexroth GmbH |
1 | |||||
| 5 |
محرك ونش ثانوي |
شركة إيتون الأمريكية |
1 | |||||
| 6 |
محرك مجنزر المسار |
شركة كوريا Jijin الهيدروليكية المحدودة |
2 | |||||
| 7 |
اقتران مرن |
الشركة الألمانية KTR |
1 | |||||
| 8 |
محرك ديزل |
دونغفنغ الكمون باور سي |
1 | |||||
| 9 |
مضخة الطين |
جيانغسو الفيلة الماكينات والشركة المحدودة |
1 | BW320 | ||||
| 10 |
المشبك الهيدروليكي |
الإنتاج الذاتي |
1 | |||||
| 11 |
حامل رأس البئر |
الإنتاج الذاتي |
1 | |||||
| 12 |
منصة التشغيل |
الإنتاج الذاتي |
1 | |||||
| 13 |
هيكل الزاحف |
الإنتاج الذاتي |
1 | |||||
| 14 |
الصاري (تلسكوبي) |
الإنتاج الذاتي |
1 | |||||
| 15 |
رأس الحفر |
الإنتاج الذاتي |
1 | |||||
| 16 |
مركزي علوي وسفلي |
الإنتاج الذاتي |
2 | BQ ، NQ ، HQ | ||||
| 17 |
فك رأس الحفر |
2 | BQ ، NQ ، HQ | |||||
| 18 |
فك حامل رأس البئر |
2 | BQ ، NQ ، HQ | |||||
| 19 |
جهاز الحماية |
الإنتاج الذاتي |
||||||
| 20 |
دعم إضافي |
1 | ||||||
| 21 |
ملحقات الآلة |
الإنتاج الذاتي |
1 |
حلقة الختم ، أجزاء مضخة الطين الشبشب ، الأدوات ، إلخ |
||||
