HQ 1350m PQ 950m Geological Exploration Full Hydraulic Core Drill Rig 178kW Cummins Diesel Engine
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SINOCOREDRILL
إصدار الشهادات: ISO9001 ,CE
رقم الموديل: كر 15
شروط الدفع والشحن
تفاصيل التغليف: حزمة التصدير القياسية
وقت التسليم: 3 أشهر
مواصفات
اكتب: جهاز الحفر الأساسي السطحي الهيدروليكي الكامل
نموذج: كر 15
محرك: Cummins QSB6.7 (الاتحاد الأوروبي المرحلة IIIA) 178 كيلو واط
قدرة الحفر: BQ 2050M NQ 1650M HQ 1350M PQ 950M
أبعاد النقل: 5980 × 2240 × 2480 مم
وزن: 10500 كجم
منتوج وصف

HQ 1350m PQ 950m الاستكشاف الجيولوجي آلة الحفر الأساسية الهيدروليكية بالكامل 178kW محرك الديزل الكمون





تحديث المعدات المتطورة من HYDX-5A





جهاز الحفر الأساسي من سلسلة CR هو نوع جديد من آلة الحفر الأساسية الهيدروليكية الكاملة التي تم تصميمها وتصنيعها بواسطة مصنعنا بناءً على سنوات من الخبرة في الاستكشاف الجيولوجي والسوق الحالي ومعظم متطلبات المستخدمين.تستخدم هذه الآلة للأراضي المنحدرة والتلال ، والعمل في بيئة ذات درجات حرارة عالية ، ومناطق باردة.تعتمد الماكينة الرئيسية الزاحف ذاتي الدفع للهيكل ، وقوة المحرك ، ومضخة الطين ، والرافعة وغيرها من الهياكل المتكاملة ، كما يمكن تخصيص هيكل شاحنة منصة ، وهي تستخدم بشكل أساسي للمسح والاستكشاف المعدني الصلب غير المعدني ، بالإضافة إلى ذلك ، يمكن أيضًا تستخدم في استكشاف الجيولوجيا الهندسية ، ومسح الهيدروجيولوجيا ، واستطلاع واستكشاف حقول النفط والغاز ، وحفر آبار المياه ، إلخ.تتميز الحفارة بتصميم معقول ، وهيكل مدمج ، وأداء فائق ، وتشغيل بسيط وصيانة مريحة.إنها معدات الحفر المثالية.





1. ميزات الجهاز:



الجهاز يعتمد محرك هيدروليكي كامل ويمشي على مسار فولاذي.يتم تشغيل رأس الطاقة بواسطة مضخة متغيرة ومحرك متغير ، والآلة لديها أربعة تنظيم للسرعة بدون خطوات ، مع هيكل متطور وبسيط.يتم تغذية الأسطوانة مباشرة في النظام ، والحركة مستقرة وموثوقة ؛يمكن للصاري ضبط زاوية الفتح في نطاق 0 ° ~ 90 °.مركز الثقل للآلة بأكملها منخفض والاستقرار جيد.تزويد المشغلين بمجال بصري جيد وبيئة عمل واسعة ومريحة ؛الشكل العام جميل ويعكس مفهوم التصميم الموجه للناس.



1) أداء موثوق

يتم شراء الملحقات الرئيسية دوليًا.يتم اختيار محرك الديزل والمضخة الهيدروليكية والصمام الرئيسي والمحرك ومخفض السفر والملحقات الهيدروليكية الرئيسية من العلامات التجارية المعروفة في الداخل والخارج.

2) كفاءة عالية

يضمن عزم الدوران الكبير ، والتكوين عالي الطاقة ، والتصميم الهيكلي المعقول ، ووضع التشغيل المتقدم ، وأنبوب الحفر بطول 6 أمتار ، البناء الفعال للحفر.

3) حماية البيئة

انبعاث محرك الديزل هو محرك الديزل بالحقن الإلكتروني الثالث الوطني ، وانبعاث التلوث المنخفض ، والتصميم الاحترافي لتقليل الضوضاء ، بحيث يمكن أن يكون الحفر RIGS مناسبًا للبناء الحضري.

4) توفير الطاقة

تستخدم الحفارة تقنية تحكم متطورة حساسة للحمل لتقليل استهلاك الطاقة وحرارة النظام إلى الحد الأدنى.



2. مجال التطبيق



تستخدم آلة الحفر CR-15 بشكل أساسي في حفر الفتحات المائلة والمستقيمة ، وهي مناسبة للجيولوجيا ، والمعادن ، والفحم ، والصناعة النووية ، والهيدرولوجيا وغيرها من الصناعات.إنها معدات حفر أساسية تستخدم بشكل أساسي لحفر الماس والسبائك الصلبة.





المكونات الرئيسية لماكينة الحفر CR-15



وتتكون من 26 جزءًا التالية: 1. قاعدة فوهة البئر 2. قابض رأس البئر 3. رأس الطاقة 4. جدول التشغيل 5. قاعدة رأس الطاقة 6. صندوق أدوات البطارية 7. القسم السفلي للصاري 8. دعامة الصاري 9. دفع الزيت الرئيسي وسحبه أسطوانة 10. عمود انزلاقي أسطوانة الزيت 11. الرافعة الرئيسية 12 - الجزء العلوي من الصاري (الصاري التلسكوبي) 14. مجموعة العجلات الأمامية 15. خزان الزيت الهيدروليكي 16. رافعة الخط 17. تعديل زاوية العمود أسطوانة الزيت 18. خزان زيت الديزل 19. ديزل المحرك 20. مجموعة هيكل كاتربيلر 22. اسطوانة زيت الساق 23. مضخة الطين 24. المبرد 25. النظام الهيدروليكي 26. النظام الكهربائي







محرك ديزل

نموذج Cummins QSB6.7 (الاتحاد الأوروبي المرحلة IIIA)
الإزاحة 6.7 لتر
قوة 178 كيلو واط (240 حصانًا)
تقييمه RPM 2000 دورة في الدقيقة



قدرة الحفر

BQ 2050 م
NQ 1650 م
HQ 1350 م
PQ 950 م



رأس الحفر



دوران المحرك

محرك هيدروليكي ثنائي السرعات

المنتج: ريكسروث من ألمانيا

دورة في الدقيقة

ثلاث نوبات

تغيير ستبليس: 0-1250 دورة في الدقيقة

النسب

الأول 8.2: 1

2 4.2: 1

3nd 1: 1

فتاحة الرأس



طريقة انزلاق جانبية مع محرك هيدروليكي



ظرف هيدروليكي (PQ)



يفتح هيدروليكيًا ، قرص زنبركي ، عادة من النوع المغلق

القدرة المحورية القابضة 243000 نيوتن

الأعلى.عزم الدوران 6750 نيوتن متر
قطر عقد 121 ملم
الأعلى.قدرة الرفع للمغزل 250 كيلو نيوتن

الأعلى.قوة التغذية



110 كيلو نيوتن



مضخة أولية



المضخة الهيدروليكية:

مضخة ثلاثية ذات مكبس متغير الإزاحة لقيادة الدوار ومضخة طين الرافعة ورافعات التسوية.

مع نظام استشعار الحمل.

المنتج: دانفوس الدنماركي

المضخة الأولى: 260LPM عند 31.5 ميجا باسكال

المضخة الثانية: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال

المضخة الثالثة: 130 لترًا في الدقيقة عند 31.5 ميجا باسكال



آحرون

وزن 10.50 طن

(L × W × H)

أبعاد النقل

5980 × 2240 × 2480 مم
طريقة النقل الزاحف الصلب

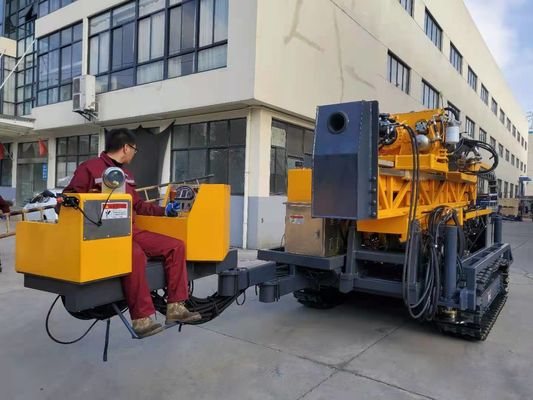

HQ 1350m PQ 950m الاستكشاف الجيولوجي جهاز الحفر الأساسي الهيدروليكي الكامل 178kW محرك الديزل الكمون 0

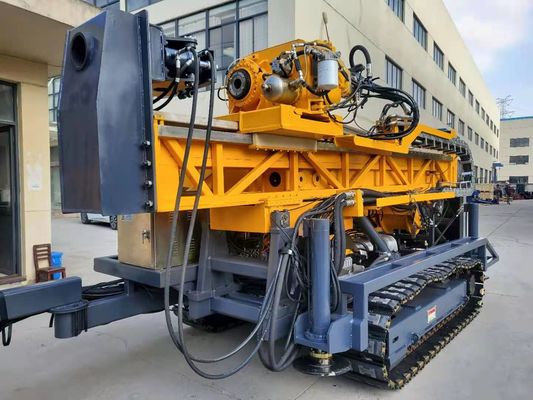

HQ 1350m PQ 950m الاستكشاف الجيولوجي جهاز الحفر الأساسي الهيدروليكي الكامل 178kW محرك الديزل الكمون 1

HQ 1350m PQ 950m الاستكشاف الجيولوجي جهاز الحفر الأساسي الهيدروليكي الكامل 178kW محرك الديزل الكمون 2

HQ 1350m PQ 950m الاستكشاف الجيولوجي جهاز الحفر الأساسي الهيدروليكي الكامل 178kW محرك الديزل الكمون 3
