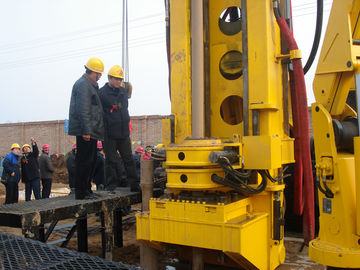

هيدروليكي أفقي كبم يحفر جهاز حفر مد-750 مع عزم عال 34000N · m
N/A
MOQ
Hydraulic Horizontal CBM Drilling Rig MD-750 With High Torque 34000N·m
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SINOCOREDRILL
إصدار الشهادات: CE
تسليط الضوء:

hydraulic drilling rigs

,

rotary drilling rigs

شروط الدفع والشحن
تفاصيل التغليف: البحر إيصال الحزمة
وقت التسليم: 30days
شروط الدفع: T/T
القدرة على العرض: استناداً إلى ترتيب مفصلة
مواصفات
اسم المنتج: CBM يحفر جهاز حفر
اكتب: دوّار يحفر جهاز حفر
قوة نوع: ديزل
تطبيقات: النفط والغاز، والطاقة الحرارية الأرضية، EXPLOTATION والتعدين
محرك قوة: 275KW
عزم الدوران في التصنيف: 34000N · م
منتوج وصف

هيدروليكي أفقي كبم يحفر جهاز حفر مد-750 مع عزم عال 34000N · m

Ⅰ.Drill القدرات

1. Φ89 مم قضيب الحفر

عمق الحفر: 3200 م

2. Φ114 مم قضيب الحفر

عمق الحفر: 2200 م

3. Φ127 مم قضيب الحفر

عمق الحفر: 1600 م

Ⅱ. الرئيسية آلة السلطة
الجهاز الرئيسي مجهزة محرك الديزل ويكاي.
قوة المحرك: 275KW سرعة الدوران: 2200r / دقيقة
الجهاز الرئيسي هو اعتماد مع اثنين من محركات الديزل في هيكل السلطة المزدوجة.
إجمالي الطاقة: 550KW
ماكس معدل التدفق: 560l / دقيقة لنوع وثيق النظام الهيدروليكي.
ماكس معدل التدفق: 630L / دقيقة لنوع مفتوح النظام الهيدروليكي.

Ⅲ. رأس الحفر
في اعتماد سرعة منخفضة عالية عزم دوران مضخة هيدروليكية، في 2 سرعة تعديل ستبليسلي.
تصنيف عزم الدوران 34000N · م سرعة الدوران 85r / دقيقة، سرعة تعديل ستبليسلي
تصنيف عزم الدوران 17000N · م سرعة الدوران 170r / دقيقة، سرعة تعديل ستبليسلي
تلاعب تتبنى أربع مجموعات بوكلين المحركات الهيدروليكية المحرز في فرانش مع العداد تكبل عزم الدوران 42000N · m.
أول تخفيض والعتاد المعتمدة لرأس الحفر مع القيادة العليا. المغزل المجوف هو في Φ75 مم القطر، واعتماد هيكل العائمة مع الربيع التخميد هيكل.
زاوية تأرجح رأس الحفر هو 0-45 درجة، والسكتة الدماغية الأفقية تتحرك 0.75m.
يتم تركيب نظام التحكم اتجاهي السلكية على المغزل عن اتجاه المنجم الحفر الحفر المنحدر.

Ⅳ. قوة الدفع و سحب الحفر
رفع القدرات: الجهاز هو في 75 طن ماكس. رفع القدرات مع أعلى سرعة رفع في 35m / دقيقة،
وسرعة ستبليس قابل للتعديل.
تغذية القوة: الجهاز هو في 16 طن ماكس. قوة التغذية مع أعلى سرعة التغذية في 110m / دقيقة،
وسرعة ستبليس قابل للتعديل.
يتم اعتماد اثنين من اسطوانات النفط معا للالتسحب وسحب مع ماكس. تغذية وسحب السكتة الدماغية 11.8m.

Ⅴ. أصفاد
اسطوانة النفط فتح-- نوع بعقب هيكل لقط اعتمد لتحقيق أقصى الشد قبالة عزم دوران 100000 n. m و ماكس الشد على عزم دوران 50000 n. m.

Ⅵ. ترسيخ كتلة
أكبر ديا الافتتاح هو Φ650 مم.

Ⅶ. رافعة هيدروليكية
ونش الرئيسي:
أقصى قدرة الرفع: 3 طن (طبل العارية)
أسلاك الفولاذ ديا: 10MM
قدرة حبل: 120m
أقصى قدرة رفع هو 60m / مين، فمن ستبليس التحول.

مساعد ونش:
ماكس رفع القدرات: 1.5 طن. (طبل العارية)
أسلاك الفولاذ ديا: 8mm
قدرة حبل: 1500m
واحد سلك رفع سرعة 0-280m / مين، هو ستبليس قابل للتعديل ويستعمل لرفع
وجبل الكشف عن الأجهزة.

Ⅷ. آخر
1. مضخة الطين
فمن الهيدروليكية مدفوعة مع ستبليس معدل تدفق قابل للتعديل.
ماكس معدل التدفق في 0-600L / دقيقة و ماكس الضغط هو 10 ميجا باسكال.
معدل 2.Flow من مضخة رغوة: 0-1L / دقيقة
معدل 3.Flow من مضخة تزييت: 0-15L / ساعة
4. الشاسيه:
اعتمد الزاحف من نوع الهيكل، والسفر بسرعة اثنين مع سرعة قصوى في 3km / ساعة.
5. أون مجلس الديزل خزان: 700l
6. خزان الزيت الهيدروليكي: 800L
7. أبعاد (l * w * h): 12500mm * 3200mm * 3400mm
8. الوزن الكلي: 38 طن
