Core Drill Rig Mining Drilling , Vertical Core Drill Rig Hydx-5C
ميزات صالة عرض منتوج وصف طلب عرض أسعار
ميزات
معلومات اساسية
مكان المنشأ: الصين
اسم العلامة التجارية: SINOCOREDRILL
إصدار الشهادات: CE
تسليط الضوء:

Hydraulic drill rig

,

diamond core drilling

شروط الدفع والشحن
تفاصيل التغليف: البحر إيصال الحزمة
وقت التسليم: استناداً إلى ترتيب مفصلة
شروط الدفع: T/T
القدرة على العرض: استناداً إلى ترتيب مفصلة
مواصفات
منتوج وصف

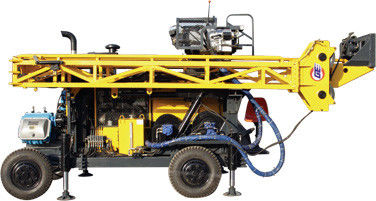

التعدين الحفر، الرأسي الأساسية الحفر تلاعب هيدكس-5C

أولا - مقدمة عامة

1. وحدة الميزات الشاملة:
جهاز الحفر هيدكس-5C جهاز الحفر الهيدروليكي الكامل يعتمد القيادة الهيدروليكية الكاملة، الإطارات درب من نوع.

رئيس الحفر هو مدفوعة من قبل محرك متغير مع وظيفة اثنين-- سرعة التحولات الميكانيكية والعتاد، ستبليس تغيير السرعة مع بنية متقدمة وبسيطة.

يتم تغذية رأس الحفر ومدفوعة مع نظام يربط المغزل المجوف واسطوانة النفط مع سلسلة. النظام لديه وظيفة، إذا قضبان المكبس من اسطوانة النفط تتحرك مسافة معينة واحدة، رئيس الحفر تتحرك سوف تضاعف المسافة.

الصاري يمكن تعديلها ضمن نطاق زاوية 0 إلى 90 درجة ل ثقب الحفر مع انخفاض مركز الثقل والاستقرار جيدة للوحدة الشاملة. يوفر الحفار المشغل مع مجال جميل للرؤية وحالة عمل واسعة ومريحة. تلاعب تبدو جميلة في الهيكل العام ويجسد الفكر تصميم الناس المنحى.

1) أداء موثوق بها
مستندة على المبدأ التوجيهي لشراء المعدات المساعدة الحرجة دوليا، محرك الديزل، المضخة الهيدروليكية، الصمامات الرئيسية، المحركات، المخفضات الزاحف وقطع الغيار الهيدروليكية الرئيسية كلها اعتمدت المنتجات الماركات الشهيرة في الداخل والخارج.


2) كفاءة عالية مع عزم دوران كبير، وتخصيص وحدة الطاقة العالية ومع تصميم هيكل معقول وطريقة عملية متقدمة و 6 أمتار (19.7 قدم) طول قضيب الحفر، كل هذه تضمن عملية الحفر عالية الأداء وكفاءة الأداء.


3) حماية البيئة
مع انخفاض الانبعاثات الملوثة من محرك الديزل، والحد من الضوضاء المهنية تصميم، وجهاز الحفر مناسبة تماما للتشغيل والأداء في المناطق الحضرية.


4) توفير الطاقة
وباعتماد تقنية التحكم الحساسة للحمولة المتقدمة، فقد خفض جهاز الحفر من استهلاك الطاقة وتوليد الحرارة إلى أدنى مستوى.
مع مخطط أنيق، هيكل مدمج، أداء موثوق بها والتشغيل بسهولة، فمن المعدات ذات الأولوية التي سيتم اختيارها في كامل الحفر الهيدروليكية الأساسية من السوق المحلية الحالية.

2. مجال التطبيق


هيدكس-5C نوع الحفر تستخدم أساسا لالثقوب يميل ومستقيمة الحفر. ويمكن استخدامه للتنقيب والتنقيب عن الجيولوجيا، والمعادن، والفحم، والصناعة النووية، والهيدرولوجيا وغيرها من المجالات الصناعات. بل هو جهاز حفر الأساسية باستخدام الماس و كربيد الرؤوس بت أساسا.
الاستخدام السليم والصيانة المعقولة يمكن أن تضمن أفضل عملية وأداء مع توافر وحياة العمل الطويلة.

لذلك، جميع العملاء يجب اتباع دليل للتشغيل والصيانة بدقة.
جميع الخسائر، مثل تلف المعدات والإصابة الشخصية وغيرها، من الأسباب التالية، يجب على العملاء أن يكونوا مسؤولين عن عملهم.
· أي طلب يتجاوز تلك الموضحة في هذا الدليل.
· أي تغيير في المعدات بشكل افتراضي من تلقاء نفسها. · أي عملية أو أداء يتعارض مع تعليمات السلامة والتنظيم و / أو أي استخدام لا يتبع متطلبات الدليل. · أي صيانة لآلة الشاملة ولكل عنصر ضد المتطلبات.

II. معلمات الأداء الرئيسية ل هيدكس-5C
وقد تم حساب الأرقام الواردة في هذه الجداول، استنادا إلى التجارب الميدانية، ويمكن توقعها بشكل معقول. وسوف تعتمد قدرة الحفر الفعلية على أدوات وظروف التحفظ، وتقنيات الحفر والمعدات المستخدمة.



محرك ديزل

نموذج

الكمون 6CTA8.3-C195 (توربو وشحن المياه المبردة)

الإزاح

8.3 لتر (2.19 جالون أمريكي)



قوة

145kW (195HP)



تصنيف رم (مصنع الإعداد)

2200rpm



BQ

1500 م (4920 قدم)

قدرة الحفر

NQ

1300 متر (4264 قدم)

HQ

1000 متر (3280 قدم)



PQ

680 متر (2230 قدم)

رأس الحفر

دوران المحرك

مزدوجة المحركات الهيدروليكية - متغير وعكس صانع: سور-دانفوس

RPM

اثنين من التحولات / ستبليس تغيير 0-1145 دورة في الدقيقة

نسب

1st 8.776: 1 2nd 2.716: 1

فتاحة الرأس

جنبا إلى جنب انزلاق الطريق مع محرك هيدروليكي

تشاك هيدروليكي (يا)

فتح هيدروليكيا، القرص الربيع لقط، عادة مغلقة نوع المحوري القابضة قدرة 222 400 n





ماكس. عزم الدوران

4650 N · m (3427 رطل · قدم)

عقد القطر

121 مم (4.76 بوصة)

ماكس. رفع قدرة المغزل

150 كيلو نيوتن (33720 رطلا)

ماكس. تغذية السلطة

75 كيلو نيوتن (16860 لبف)

مضخة الابتدائي حزمة

محوري مكبس متغير النزوح مضخة تريبلكس لقيادة الحفر رئيس دوران، الرافعة الرئيسية، مضخة الطين ونش الخط.

صانع: دانفوس 1st

مضخة: 150LPM في 28.5MPa 2nd

مضخة: 120LPM في 25MPa 3rd

مضخة: 102 ليم في 25MPa

الخزان الهيدروليكي

سعة

420 لتر (111 جالونا امريكيا)



رفع السرعة (سلك واحد)

38-70m / مين (عارية)

قدرة الرئيسية

قوة الرفع (سلك واحد)

77kN (17310 رطل)

رفع

الصلب سلك القطر

18 مم (0.71 بوصة)



طول أسلاك الفولاذ

50 م (164 قدم)



رفع السرعة (سلك واحد)

164m / مين (عارية)

قدرة السلكي

قوة الرفع (سلك واحد)

12 كيلو نيوتن (2698 رطل) (طبل عارية)

رفع

الصلب سلك القطر

6 مم (0.24 بوصة)



طول أسلاك الفولاذ

1500 م (4920 قدم)



ارتفاع الصاري

11 م (36 قدما)



الصاري ضبط زاوية

0 ° -90 °



زاوية الحفر

45 ° -90 °

سارية

تغذية السكتة الدماغية

3800 مم (150 بوصة)

الانزلاق السكتة الدماغية

1500 مم (59 بوصة)



تغذية سحب

15000 كجم (33075 رطل)



تغذية التوجه

7500 كجم (16538 رطل)



قضيب سحب

3 م أو 6 م (9.84 قدم أو 19.68 قدم)

مضخة الطين

اكتب

الترددية مضخة الغطاس الثلاثي

نموذج

BW250

السكتة الدماغية

100 مم (3.9 بوصة)

حجم الإخراج

250، 145، 90، 52 لتر / دقيقة (66، 38، 24، 14 جالون أمريكي / دقيقة)





ضغط التفريغ

2.5، 4.5، 6.0، 6.0 مبا (363، 653، 870، 870 رطل لكل بوصة مربعة)

مشبك القدم

لقط نطاق

55.5-117.5 مم (2.19-4.63 بوصة) من خلال ثقب Ф154mm (6.06 بوصة)



وزن

10000 كغ (22050 رطل)



أبعاد العمل (L × W × H)

5652 × 2130 × 10200mm (222.5 × 83.9 × 401.6 بوصة)

آخر

أبعاد النقل (L × W × H)

5970 × 2130 × 2730mm (235 × 83.9 × 107.5 بوصة)

طريق النقل

نوع الإطارات
