تفاصيل المنتج:
|
| اسم المنتج: | الأفقي الاتجاه الحفارات | قوة نوع: | هيدروليكي |
|---|---|---|---|
| نموذج: | FDP-40 / FDP-40Z | ماكس. دفع القدرات: | 400KN (89920 رطل) |
| تطبيق: | تحت الأرض الأنابيب زرع | مواد: | ارتفاع الصلبة الصلب |
| تسليط الضوء: | ,آلة الحفر الاتجاه الأفقي,horizontal directional drilling machine |
||

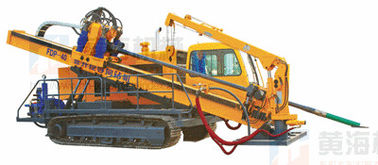

فدب-40 / فدب-40Z نماذج كاملة الهيدروليكية الحفر الأفقية الاتجاه (الخنادق)
وعزم دوران عالية، خرج قوي،
هيكل معقول،
وضع التحكم المتقدم
4.5-m-لونغ قضيب الحفر لضمان أدائها العالي.
فدب-40 / فدب-40Z نماذج كاملة الهيدروليكية الحفر الأفقي الاتجاه (ترينشليس)، والتي هي ذاتية الدفع ومتكاملة مع المطاط الزاحف. محركان منخفضان السرعة يقودان رأس الطاقة إلى القيادة بسرعتين. الحفارات المتقدمة في التكنولوجيا وبسيطة في الهيكل. نظام تغذية سلسلة من المحرك يجعل أداء مستقرة وموثوق بها. الصاري يمكن تعديلها ضمن مجموعة من 8- 20 ° لتلبية الحاجة من زاوية الحفر. مع انخفاض مركز الثقل ومجهزة رافعة مساعدة، فهي مستقرة في العملية وجذابة في المظهر. فدب-40Z هو تلاعب تثبيت مع التلقائي الحفر قضيب قضيب المناولة.
الميزات والفوائد
فدب-40 هد تلاعب يستخدم أساسا لبناء المدنية وخاصة الأنابيب تحت الأرض زرع، ومع 400KN سحب كاباكتيتي.
الجهاز الرئيسي | |
قوة المحرك | YC6M240 175 كو (235HP) (2200 r / مين) |
ماكس. دفع القدرات | 400KN (89920 رطل) |
ماكس. سحب القدرات | 400KN (89920 رطل) |
تصنيف عزم الدوران | 15000 N · M (11055 رطل · قدم) |
الجوف المغزل رم | أقل 0-40r / دقيقة |
عالية 0-80r / دقيقة | |
تغذية السكتة الدماغية | 5000 مم (197 بوصة) |
قطر حفرة الدليل | 170 مم (6.7 بوصة) |
زاوية الحفر | 8 ° 20 ° |
ضغط النظام الهيدروليكي | 20Mpa (2901 رطل / بوصة مربعة) |
سرعة السفر | 2 كم / ساعة (6560 قدم / ساعة) |
النمط الهيكلي | متكاملة مع الصلب الزاحف، رافعة والطين مضخة |
البعد (L × W × H) | 7800 × 2300 × 2350 مم (307 × 90.6 × 92.5 بوصة) |
وزن | 16000 كجم (35280 رطل) |
مرفاع | 2T / m (1345 رطل / قدم)، ماكس مستقيم الذراع 4.5M (14.8 قدم) |
مضخة الطين | |
تخصيص | BWF-400 |
ماكس. إبراء الذمة | 400 لتر / دقيقة (106 جالون أمريكي / دقيقة) |
ذروة الضغط | 10 ميجا باسكال (1450 رطل / بوصة مربعة) |
نظام عملية الطين (الجزء الاختياري) | |
بيانات المحرك | 20.9PS محرك البنزين |
مضخة المعلمة | 100 م 3 / ساعة (3529 قدم 3 / ساعة) |
قدرة معالجة الطين | 16 م 3 / ساعة (565 قدم 3 / ساعة) |
خزان الطين | 5 م 3 (176 قدم 3 ) |
وزن | 500 كجم (1103 رطل) |
أدوات الحفر ونظام المساعدة | |
مواصفات رود | 89 × 4500 مم (3.5 × 177 بوصة) |
دليل بت | 170 مم (6.7 بوصة) |
مخرطة | 400؛ 500؛ 600؛ 720؛ 830؛ 900MM (15.7؛ 19.7؛ 23.6؛ 28.3؛ 32.7؛ 35.4 بوصة) |
موزع | 60 طن (132300 رطل) |
المقتفي | الجزء الاختياري |
