تفاصيل المنتج:
|
اسم المنتج: | الحفارات الاتجاهية الأفقية | نوع الطاقة: | هيدروليكي |
---|---|---|---|
Max. ماكس. Push capacity قدرة الدفع: | 280 كيلو نيوتن (62944 رطل) | تصنيف عزم الدوران: | 10000 نيوتن · متر (7370 رطل · قدم) |
نموذج: | FDP-28 | مواد: | صلب عالي الصلابة |
تسليط الضوء: | ,آلة الحفر الاتجاه الأفقي,horizontal directional drilling machine |
الحفارات الهيدروليكية الكاملة للتعدين الهيدروليكي مع عزم دوران مرتفع ، حفارات

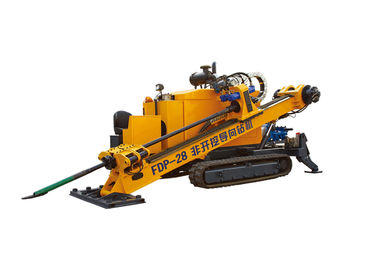

The FDP-28 horizontal directional drilling rig is driven with full hydraulic system. جهاز الحفر الأفقي FDP-28 مدفوع بنظام هيدروليكي كامل. Propelled with its own crawlers. مدفوعة بزواحفها الخاصة. With reasonable structure, easy operation, high efficiency; مع هيكل معقول ، عملية سهلة ، كفاءة عالية ؛ main hydraulic components, motor and mud pump all selected and adopted from domestic famous-brand products as auxiliary equipemts; المكونات الهيدروليكية الرئيسية ، ومضخات المحرك والطين التي تم اختيارها واعتمادها من المنتجات المحلية ذات العلامات التجارية الشهيرة كمعدات مساعدة ؛ with durable rubber belts of crawlers, the rig is suitable for moving in the city with no injury of pavement. مع أحزمة مطاطية متينة من الزواحف ، فإن الحفار مناسب للتحرك في المدينة دون أي إصابة في الرصيف. And the rig could get on and off standard trailer on its own and it is quick and convenient for transportation and allocation. ويمكن للحفار أن يركب ويخرج من المقطورة القياسية من تلقاء نفسه وهو سريع ومريح للنقل والتخصيص. With low center of gravity, the rig is durable and reliable and in good stability with graceful structure. مع انخفاض مركز الجاذبية ، فإن المنصة متينة وموثوقة وذات استقرار جيد مع هيكل رشيق.
يتم اختيار الأجزاء الرئيسية والمكونات الإضافية واعتمادها من منتجات العلامة التجارية الشهيرة في الداخل والخارج.
باستخدام قوة أقوى وضوضاء منخفضة لمحرك الديزل Cummins ، فإن المنصة أكثر ملاءمة ليتم تطبيقها للأداء في المدينة.
مع عزم الدوران العالي والأداء المستقر ، يتم تشغيل رأس الحفر بأربعة محركات متوازية بسرعتين.
مع جهاز التحكم عن بعد السلكي ، من السهل تشغيل مجموعات الجنزير.
The mud pump is driven hydraulically with mechanical gear shift/stepless speed change. يتم تشغيل مضخة الطين هيدروليكيًا مع ناقل الحركة الميكانيكي / تغيير السرعة بدون خطوات. The displacement could be adjusted flexibly according to different geological conditions and performance techniques. يمكن تعديل الإزاحة بمرونة وفقًا للظروف الجيولوجية وتقنيات الأداء المختلفة.
تم استخدام القضيب ، بقطر 73 مم وطول 3 أمتار ، أدوات الحفر كاملة في ملحقات مطابقة ويمكن إنتاجها وفقًا لمتطلبات العملاء بشكل غير عادي.
مجهزة بالمدافع الهيدروليكية ، يمكن تعديل المنصة لتحقيق التوازن والاستقرار مع الراحة والسهولة.
مجهزة بشكل فردي من وحدة معالجة الطين ، اعتماد طريقة تخزين تخزين الحقن وإعادة التدوير ، ستزداد الكفاءة وستنخفض كثافة العمالة.
FDP-28 / FDP / 28Z المعلومات التقنية
الآلة الرئيسية |
|
قوة المحرك |
132 كيلو واط (177 حصان) @ 2200 لفة / دقيقة |
Max. ماكس. Push capacity قدرة الدفع |
280 كيلو نيوتن (62944 رطل) |
Max. ماكس. Pull capacity سحب القدرة |
280 كيلو نيوتن (62944 رطل) |
تصنيف عزم الدوران |
10000 نيوتن · متر (7370 رطل · قدم) |
المغزل المجوف RPM |
أقل من 0-56r / min |
0-112 ص / دقيقة |
|
ضربة التغذية |
3300 ملم (130 بوصة) |
قطر ثقب الدليل |
130 ملم (5.12 بوصة) |
زاوية الحفر |
0 ° 20 ° |
ضغط النظام الهيدروليكي |
20Mpa (2901 رطل لكل بوصة مربعة) |
سرعة السفر |
2-2.6 كم / ساعة (6560-8528 قدم / ساعة) |
النمط الهيكلي |
متكاملة مع الزاحف المطاطي ومضخة الطين |
البعد (L × W × H) |
5700 × 2100 × 2000 مم (225 × 83 × 79 بوصة) |
وزن |
8200 كجم (18080 رطل) |
مضخة الطين |
|
تخصيص |
BW-250 |
Max. ماكس. Discharge إبراء الذمة |
250 لتر / دقيقة (66 جالون / دقيقة) |
ضغط الذروة |
10 ميجا باسكال (1450 رطل لكل بوصة مربعة) |
نظام معالجة الطين |
|
بيانات المحرك |
محرك بنزين 4KW (5.4HP) |
معلمة المضخة |
KGP30 ، 30 م3/ ح (1059 قدم3/ ح) |
قدرة معالجة الطين |
6 م3/ ح (212 قدم3/ ح) |
خزان الطين |
2 م3 (71 قدمًا3/ ح) |
أدوات الحفر والنظام المساعد |
|
مواصفات رود |
73 × 3000 مم (2.87 × 118 بوصة) |
بت توجيه |
130 ملم (5.12 بوصة) |
مخرطة |
325 ، 400 ، 500 ، 600 ، 720 مم (12.8 ، 15.7 ، 19.7 ، 23.6 ، 28.3 بوصة) |
موزع |
40 طن (88200 رطل) |
متعقب |
الجزء الاختياري |
