تفاصيل المنتج:
|
| BRQ / BQ: | 1500M | NRQ / كيو / NQ2: | 1300M |
|---|---|---|---|
| HRQ / HQ: | 1000 متر | دكتوراه / PQ: | 680M |
| وحدة قياسية رئيس المحرك: | Cummins 6CTA8.3-C195 | السلطة (كحد أقصى) في 2500 دورة في الدقيقة: | 145 كيلو واط |
| عزم الدوران دورة في الدقيقة والتقييمات: | 4650N.m | الوزن: | 10000 kg |
| النقل الأبعاد (كسوكس: | 6250 × 2220 × 2730 ملم | ||
| تسليط الضوء: | جهاز الحفر الهيدروليكي,منصات الحفر الأساسية,core drill rigs |
||

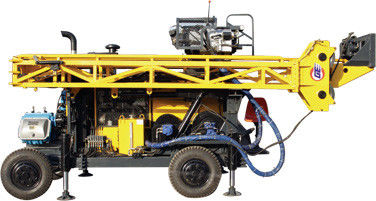

آلة حفر الأنبوب الهيدروليكية نوع HWL 1000m
إن جهاز الحفر الأساسي الهيدروليكي الكامل 5C هو عبارة عن جهاز حفر هيدروليكي نموذجي على عجلة المقطورة ، مع تقنية مرجعية من نفس النوع والمعدات في الداخل والخارج. إن جهاز الحفر لديه تصميم معقول وأداء متفوق. فمن السهل للتشغيل والصيانة.
يعتمد جهاز الحفر على القيادة الهيدروليكية الكاملة ، من نوع درب الإطارات ، لذا فهو عبارة عن جهاز حفر هيدروليكي نموذجي على مقطورة ذات عجلة. يتم تشغيل رأس الحفر بواسطة محرك متغير مع وظيفة تغيير السرعات الميكانيكية ثنائية السرعات ، تغيير السرعة بدون خطوات مع بنية متطورة وبسيطة. يتم تغذية رأس الحفر وتوجيهه بنظام يربط المغزل المجوف وأسطوانة الزيت مع السلسلة. النظام لديه وظيفة ، إذا كانت قضبان مكبس اسطوانة النفط تتحرك مسافة معينة ، فإن رأس الحفر تتحرك مضاعفة المسافة. يمكن تعديل الصاري في نطاق زاوية من 0 إلى 90 درجة لثقب الحفر مع مركز ثقل منخفض واستقرار جيد للوحدة الإجمالية. تزود الحفارة المشغل بمجال رؤية رائع وظروف عمل واسعة ومريحة. جهاز الحفر يبدو جميلاً في الهيكل العام ويجسد فكرة تصميم الأشخاص الموجهين.
(1) أداء موثوق
انطلاقاً من المبدأ التوجيهي لشراء المعدات الإضافية الضرورية دولياً ، فإن كل من محرك الديزل ، والمضخة الهيدروليكية ، والصمامات الرئيسية ، والمحركات ، ومخفضات الزاحف ، وقطع الغيار الهيدروليكية الرئيسية ، تم تبني جميع منتجات العلامات التجارية المشهورة في الداخل والخارج.
(2) جهاز الحفر الهيدروليكي ذو الكفاءة العالية على عجلة المقطورة
مع عزم الدوران الكبير ، تخصيص وحدة الطاقة العالية وبتصميم الهيكل المعقول وطريقة التشغيل المتقدمة وطول قضيب الحفر بطول 6 أمتار (19.7 قدم) ، كل ذلك يضمن التشغيل العالي للأداة وكفاءة الأداء.
(3) حماية البيئة
مع انخفاض الانبعاثات الملوثة لمحركات الديزل ، التصميم الاحترافي للحد من الضوضاء ، فإن جهاز الحفر مناسب تمامًا للتشغيل والأداء في المناطق الحضرية.
(4) جهاز الحفر الهيدروليكي الموفر للطاقة على عجلة المقطورة
باعتماد تقنية التحكم الحساسة للحمل المتقدمة ، قلص جهاز الحفر من استهلاك الطاقة وتوليد الحرارة إلى أدنى مستوى. مع مخطط أنيق ، هيكل مدمج ، أداء يمكن الاعتماد عليه وتشغيله بسهولة ، إنه المعدات ذات الأولوية التي يتم اختيارها في جهاز الحفر الأساسي الهيدروليكي الكامل للسوق المحلي الحالي.
1. جميع المضخات الهيدروليكية الرئيسية ، الصمامات والمحركات كلها معتمدة من الماركات العالمية الشهيرة.
2. يتم تقسيم Batholith إلى رسم الإطارات (مع جهاز دوران) أو مسار الفولاذ (اختياري) ، وهو مجهز بجهاز دعم هيدروليكي.
3. يعتمد صاري جهاز الحفر الهيدروليكي الكامل على الرفع الهيدروليكي / لأسفل ، والذي يمكن طيه لتخزينه ونقله ، مع وظيفة اللمس.
4. اعتمد النظام الهيدروليكي التحكم في حساسية الحمل بمنصة تشغيل عالية المنصات ومنصة تشغيل الفتحة.
5. إن مغذي رأس جهاز الحفر المغزلي يستخدم جهاز قيادة مزدوج السرعة مع نظام تغذية طويل المدى.
6. يعتمد دوران رأس الطاقة على قيادة ذات محرك واحد مع صندوق تروس من درجتين وتغيير السرعة بدون خطوات هيدروليكية.
7. تم تجهيز الفتحة بجهاز الحفر الأساسي مع حامل هيدروليكي ، مركزي.
| محرك ديزل | نموذج | Cummins 6CTA8.3-C195 (مبرد هواء توربيني وشحن الماء) |
| الإزاح | 8.3L (2.19 جالون أمريكي) | |
| قوة | 145 كيلو وات (195 حصان) | |
| تقييمه RPM (إعداد المصنع) | 2200rpm | |
| قدرة الحفر | BQ | 1500 متر (4920 قدمًا) |
| NQ | 1300 م (4264 قدم) | |
| HQ | 1000 م (3280 قدمًا) | |
| PQ | 680 م (2230 قدم) | |
| رأس الحفر | دوران المحرك | محرك هيدروليكي مزدوج - صانع قابل للتغيير وعكس: SAUER-DANFOSS |
| RPM | اثنين من التحولات / ستبليس التغيير 0-1145 دورة في الدقيقة | |
| نسب | 1st 8.776: 1 2nd 2.716: 1 | |
| رئيس فتاحة | جانبي انزلاق الطريق مع محرك هيدروليكي | |
| تشاك هيدروليكي (PQ) | يتم فتحها هيدروليكيًا ، قرص لقط الربيع ، سعة المقبض المحوري عادةً من 222 400 نيوتن | |
| ماكس. عزم الدوران | 4650 N · m (3427 lbf · ft) | |
| عقد القطر | 121 ملم (4.76 بوصة) | |
| ماكس. رفع قدرة المغزل | 150 كيلو نيوتن (33720 lbf) | |
| ماكس. تغذية السلطة | 75 كيلو نيوتن (16860 رطل) | |
| حزمة المضخة الأساسية | محوري الإزاحة المحوري المضاعف ثلاثي المضخة لقيادة دوران رأس الحفر ، الرافعة الرئيسية ، مضخة الطين ونش خط. | Maker: DANFOSS 1st Pump: 150LPM at 28.5MPa 2nd Pump: 120LPM at 25MPa 3rd Pump: 102 LPM at 25MPa |
| الخزان الهيدروليكي | سعة | 420 لتر (111 غالون أمريكي) |
| سرعة الرفع (سلك واحد) | 38-70m / min (أسطوانة عارية) | |
| قدرة الرئيسي | قوة الرفع (سلك واحد) | 77kN (17310 lbf) |
| رفع | قطر أسلاك الفولاذ | 18 ملم (0.71 بوصة) |
| طول أسلاك الفولاذ | 50 م (164 قدم) | |
| سرعة الرفع (سلك واحد) | 164m / min (أسطوانة عارية) | |
| قدرة خط الأسلاك | قوة الرفع (سلك واحد) | 12 كيلو نيوتن (2698 رطل) (أسطوانة عارية) |
| رفع | قطر أسلاك الفولاذ | 6 ملم (0.24 بوصة) |
| طول أسلاك الفولاذ | 1500 متر (4920 قدمًا) | |
| الصاري الطول | 11 م (36 قدم) | |
| الصاري ضبط زاوية | 0 ° -90 ° | |
| زاوية الحفر | 45 ° -90 ° | |
| سارية | تغذية السكتة الدماغية | 3800 مم (150 بوصة) |
| الانزلاق السكتة الدماغية | 1500 ملم (59 بوصة) | |
| سحب التغذية | 15000 كجم (33075 رطل) | |
| تغذية التوجه | 7500 كجم (16538 رطل) | |
| قضيب سحب | 3 م أو 6 م (9.84 قدم أو 19.68 قدم) | |
| الطين مضخة القدم المشبك | اكتب | مضخة ترددية مكبس ثلاثي |
| نموذج | BW250 | |
| السكتة الدماغية | 100 مم (3.9 بوصة) | |
| حجم الانتاج | 250،145 ، 90 ، 52 لتر / دقيقة (66 ، 38 ، 24 ، 14 جالون أمريكي / الدقيقة) | |
| ضغط التفريغ | 2.5 ، 4.5 ، 6.0 ، 6.0 ميغاباسكال (363 ، 653 ، 870 ، 870 رطل) | |
| تحامل نطاق | 55.5-117.5 ملم (2.19-4.63 بوصة) من خلال ثقب Ф154mm (6.06 بوصة) | |
| آخر | وزن | 10000 كغم (22050 رطل) |
| أبعاد العمل (L × W × H) | 5652 × 2130 × 10200 ملم (222.5 × 83.9 × 401.6 بوصة) | |
| أبعاد النقل (L × W × H) | 5970 × 2130 × 2730mm (235 × 83.9 × 107.5 بوصة) | |
| طريقة النقل | نوع الاطارات |
