تفاصيل المنتج:
|
الوزن: | 2100KGS | قوة: | 75Kw (الكهربائية) / الديزل المتاحة |
---|---|---|---|
نمط: | جهاز الحفر تحت الأرض | بعد: | 2500 * 390 * 620 |
مضخة الضغط الرئيسي تصنيف: | 31.5MPa | تردد: | 50 hz |
الحفر القدرات: | هق 400M / نق 550m بق 700m | سرعة دوران المحرك: | 1480rpm |
تسليط الضوء: | حفر الآبار تحت الأرض,التعدين الحفر |
95-3 هق 500m 75KW قوة المحرك الهيدروليكية تحت الأرض نفق الحفر تلاعب
الحفر تحت الأرض مناسبة لحفر ثقوب لغرض استكشاف الألغام. كما أنها يمكن أن تستخدم في الهندسة السكك الحديدية، النفق ومشروع الحفاظ على المياه. سوف تستفيد بالتأكيد الكثير من خلال أداء ممتاز وموثوق بها.

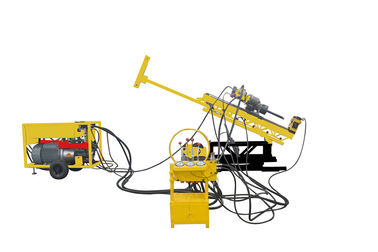

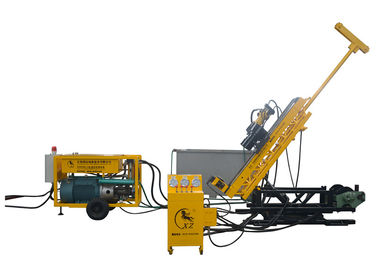

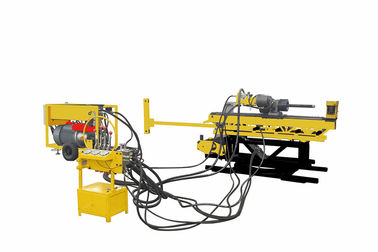

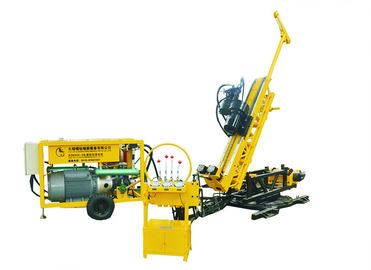

ويتكون جهاز حفر تحت الأرض من وحدة الطاقة، آلة الجسم، لوحة التحكم، وحدة التناوب، حامل قضيب ومضخة الطين.
1. مضخة الزيت تدفع المحرك لتدوير، اسطوانة هيدروليكية يعمل دون برج.
2. نظام آلة دوران، تغذية، ضخ و لقط يعتمد على محرك السوائل. جعل عمل الحفر الخاص أكثر سلاسة من أي المنافسين الآخرين؛
3. سريع سرعة الحفر، يمكن حفر ثقوب من أي زاوية في نفق العمل بواسطة العمود، أفضل تطبيق.
4. مع v-- دليل، المنتجات توفر أعلى تركيز حول المحور الرئيسي؛
5. سهلة الصيانة، إصلاح، التفكيك، التثبيت والحركة.
المواصفات التقنية لجميع آلات الحفر الهيدروليكية (هيكل المضخة المزدوجة)
المغزل سرعة دوران | 0-1300 r / مين | نظام الضغط الهيدروليكي | 20 مبا |
عزم دوران المغزل | > 1300 نيوتن متر | أقصى ضغط العمل | 25 مبا |
قوة دفع محوري | > 62 كن | درجة زاوية الحفر | 0-360 ° |
محوري سحب القوة | > 83 كيلو نيوتن | زاوية حفر الآبار | 0-360 ° |
دوران رأس تغذية الإطار | 1600mm | زاوية الحفر الأرضية | 0-180 ° |
قوة المحرك | 75KW | سرعة دوران المحرك | 1480 دورة في الدقيقة |
الجهد االكهربى | 380V | تكرر | 50 هرتز |
مضخة الضغط الرئيسي تصنيف | 31.5 ميغاباسكال | ضغط مضخة مساعدة تصنيف | 31.5 ميغاباسكال |
الأبعاد (الطول * العرض * الارتفاع) مم | الجسم الرئيسي: 2500 * 390 * 620 وحدة الطاقة: 1710 * 1100 * 1270 لوحة التحكم: 550 * 450 * 1150 | ||
وزن | 2100KG (الجسم الرئيسي: 550KG، وحدة الطاقة: 800KG، لوحة التحكم: 132KG |
العلاقة بين عمق الحفر، قطر الحفر وحفر قضيب المواد
ثقب قطر (مم) | قطر قضيب الحفر (مم) | الحفر قضيب المواد | عمق الحفر (m) | ||
نزولا | أفقي | إلى أعلى | |||
95 (HQ) | 89 | صلب | 400 | 300 | 200 |
75 (NQ) | 71 | صلب | 550 | 400 | 300 |
59 (BQ) | 55.5 | صلب | 700 | 550 | 400 |
